Czujnik ruchu na podczerwień do zastosowania w wąskich korytarzach DR‑09 12‑24V
- Producent:F&F
- Indeks producenta:DR-09-24V
- Indeks TIM:0001-00021-86437
- Kategoria:Czujniki ruchu
Cena:
DR-09-24V
Czujnik ruchu DR-09 24V
Czujnik ruchu PIR 12–24 V do automatycznego sterowania oświetleniem
Czujnik ruchu DR-09 24V to natynkowa czujka ruchu PIR z funkcją czujnika obecności, przeznaczona do automatycznego, czasowego załączania oświetlenia po wykryciu osoby lub innego obiektu w polu detekcji. Urządzenie sprawdza się szczególnie w wąskich korytarzach, przejściach, garażach, na podejściach, podjazdach oraz w innych strefach, w których wymagane jest wygodne i energooszczędne sterowanie oświetleniem na ruch. Dzięki zasilaniu 12–24 V AC/DC czujnik może być stosowany w instalacjach niskonapięciowych automatyki domowej i budynkowej. Detekcja oparta na promieniowaniu podczerwonym pozwala reagować na przemieszczanie się źródeł ciepła w obszarze działania czujnika. Po wykryciu ruchu oświetlenie zostaje załączone, a ciągły ruch utrzymuje je włączone; dopiero brak ruchu uruchamia odliczanie ustawionego czasu wyłączenia. Regulowany automat zmierzchowy ogranicza załączanie światła w ciągu dnia, co wspiera oszczędność energii i poprawia komfort użytkowania instalacji. DR-09 oferuje poziome pole detekcji 360°, regulowany czas wyłączenia od 10 sekund do 30 minut oraz próg aktywacji zmierzchowej od 3 do 2000 lx. To praktyczne rozwiązanie dla użytkowników szukających urządzeń z kategorii detektory ruchu na podczerwień, czujniki obecności, czujniki pir i czujka ruchu do automatyzacji oświetlenia. W instalacjach, w których stosowane są plafony z czujnikiem ruchu lub oddzielne czujniki sterujące oprawami, DR-09 może pełnić funkcję niezależnego elementu detekcji. Czujnik może pracować wewnątrz pomieszczeń oraz na zewnątrz wyłącznie w miejscach osłoniętych przed deszczem, śniegiem i zabryzganiem wodą.
Dlaczego warto wybrać DR-09-24V?
Zasilanie 12–24 V AC/DC
Detekcja PIR z funkcją obecności
Pole detekcji poziomej 360°
Promień detekcji do 10 m
Czas wyłączenia 10 s–30 min
Próg zmierzchowy 3–2000 lx
Obciążenie AC-1 do 10 A
Montaż natynkowy, IP20
Pobór mocy 0,5 W
Poziome pole detekcji 360° oraz promień detekcji do 10 m pozwalają skutecznie nadzorować strefę ruchu wokół czujnika. DR-09 jest odpowiedni do wąskich korytarzy i ciągów komunikacyjnych, gdzie automatyczne załączanie światła poprawia wygodę oraz bezpieczeństwo poruszania się.
Charakter pracy urządzenia umożliwia wykorzystanie go nie tylko jako czujnika ruchu, ale również jako czujnika obecności. Ciągły ruch w polu detekcji utrzymuje oświetlenie włączone, a czas podtrzymania rozpoczyna się dopiero po zaniku ruchu, co ogranicza przypadkowe wyłączenia światła.
Wbudowany automat zmierzchowy z zakresem regulacji 3–2000 lx pozwala określić, przy jakim poziomie oświetlenia czujnik ma być aktywny. Dzięki temu urządzenie może blokować załączanie lamp w ciągu dnia i uruchamiać sterowanie dopiero po zmierzchu, wspierając energooszczędną pracę instalacji.
Automatyczne światło
Załącza oświetlenie po wykryciu ruchu lub obecności.
Niskie zużycie energii
Pobór mocy podczas pracy wynosi 0,5 W.
Szerokie zastosowanie
Do korytarzy, garaży, podejść i podjazdów.

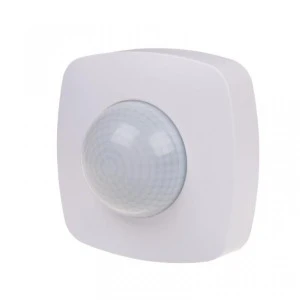

DR-09-24V – wizualizacja urządzenia
Poznaj inne zalety DR-09-24V
Urządzenie ma kompaktową obudowę do montażu natynkowego o wymiarach 102×102 mm i wysokości 55 mm.
Na froncie znajduje się element czujnika odpowiedzialny za odbiór promieniowania podczerwonego z monitorowanej strefy.
Osłonę można zdjąć przez ściśnięcie obudowy z dwóch stron, uzyskując dostęp do korpusu urządzenia.
Pokrętła czasu wyłączenia i czułości automatu zmierzchowego są dostępne po zdjęciu zewnętrznej osłony.
Przyłącze przewodów realizowane jest przez zaciski śrubowe 1,5 mm², ukryte pod obudową podczas normalnej pracy.
Materiały dodatkowe
DRL 12 - Laserowy czujnik schodowy. Czujnik ruchu z funkcją ustawiania odległości — Zobacz także nasze inne urządzenie
Nowoczesne oświetlenie schodów - laserowy czujnik odległości DRL-12 pełniący funkcję czujnika ruchu. — Zobacz także nasze inne urządzenie
Zegar sterujący tygodniowy PCZ-521.4-PLUS z zewn. przyciskiem, programowany przez NFC iOS Android — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Schemat podłączenia
Parametry Techniczne
Długość kabla przyłączeniowego
0 mm
Min. głębokość puszki montażowej
0 mm
Średnica wbudowania
0 mm
Długość wbudowania
0 mm
Głębokość wbudowania
0 mm
Szerokość wbudowania
0 mm
Średnica
0 mm
Głębokość
55 mm
Wysokość
102 mm
Szerokość
102 mm
Prąd sterowania
0 mA
Minimalny prąd załączania
0 A
Maksymalny prąd załączania
10 A
Liczba stref wykrywania
1
Zakres temperatury
-20-40 °C
Maks. moc przełączana LED
90 W
Maksymalna moc łączeniowa
150 W
Czułość progowa jasności
3-2000 lx
Kąt detekcji w poziomie
0-360 °
Opóźnienie załączania
1 s
Opóźnienie wyłączania
0 s
Maksymalny czas załączenia
30 min
Minimalny czas załączenia
10 s
Napięcie znamionowe
12-24 V
Zakres częstotliwości
0-50 Hz
Numer RAL (zbliżony)
9003
Do montażu sufitowego
Tak
Z elementem sygnalizacyjnym
Tak
Regulowana wartość progowa natężenia światła
Tak
Średnica pola detekcji na powierzchni
20 m
Maksymalny zasięg na wprost
10 m
Maksymalne pole detekcji czujnika obecności
0 m²
Maksymalny zasięg boczny
10 m
Optymalna wysokość montażowa
6 m
Kąt skanowania
0 °
Regulacja stałego poziomu oświetlenia
Tak
Rodzaj napięcia
AC/DC
Odporność udarowa
IK00
Stopień ochrony (IP)
IP20
Kolor
Biały
Wykończenie powierzchni
Matowy
Gatunek materiału
Tworzywo termoplastyczne
Materiał
Tworzywo sztuczne
Typ połączenia
Zacisk śrubowy
Sposób montażu
Montaż natynkowy
Rodzaj czujnika
Podczerwień pasywna
Model
Czujnik ruchu
Z interfejsem DALI
Nie
Sterowanie HVAC
Nie
Strefa dla zwierząt
Nie
Zabezpieczenie przed skradaniem
Nie
Monitorowanie zaplecza
Nie
Możliwość łączenia w sieć
Nie
Nadzór klatek schodowych
Tak
Przełącznik mostkujący
Nie
Do transmisji bezprzewodowej
Nie
Sterowanie zdalne
Nie
Ze zdalnym sterowaniem
Nie
Regulowana wartość nastawy czułości
Nie
Funkcja uczenia wartości progowej natężenia światła
Nie
Funkcja ściemniania
Nie
Montaż ścienny
Nie
Bezhalogenowe
Nie
Model antybakteryjny
Nie
Do obciążeń pojemnościowych
Nie
Wejście modułów dodatkowych
Nie
Z funkcją alarmu
Nie
Z czujnikiem akustycznym
Nie
