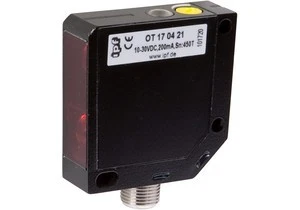

Czujnik optyczny odbiciowy 50x50x15mm Sn: 20‑450mm 10‑30V DC PNP złącze M12 4pin IP67 OT170421
- Producent:IPF ELECTRONIC
- Indeks producenta:OT170421
- Indeks TIM:0001-00014-46400
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 50x50x15mm
Klasa ochrony IP: IP67
Zasięg: 20-450m
Połączenie: złącze M12 4-pinowe
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 65°C
Dane techniczne
Triangulacja
Eliminacja wpływu tła
Zakres regulacji [mm] od
20
Strefa zadziałania [mm] od
20
Temperatura otoczenia [°C] od
-25
Wysokość czujnika [mm]
50
Długość czujnika [mm]
50
Maksymalny prąd wyjściowy [mA]
200
Długość fali sensora [nm]
660
Rodzaj światła
Światło czerwone niespolaryzowane
Sposób łączenia na wyjściu
PNP
Sygnalizacja stanu przedawaryjnego
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj napięcia
DC
Napięcie przełączania OSSD w stanie „wysokim” [V]
1,8
Zakres regulacji [mm] do
450
Strefa zadziałania [mm] do
450
Temperatura otoczenia [°C] do
65
Częstotliwość przełączania [Hz]
500
Czas reakcji [ms]
1
Szerokość czujnika [mm]
15
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Maksymalny prąd na wyjściu zabezpieczonym [mA]
200
Z funkcją czasową
Rodzaj funkcji przełączania
Programowalny/konfigurowalny
Rodzaj połączenia elektrycznego
Złącze wtykowe M12
Stopień ochrony (IP)
IP67
Dane logistyczne
Ean
5903715632656
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
