Opis

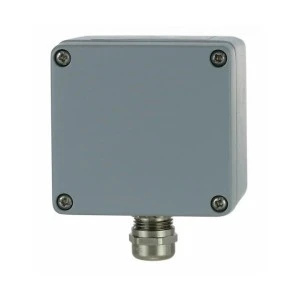

Moduł dwuosiowego przetwornika kąta SCK-11 przeznaczony jest do stacjonarnego pomiaru kąta w dwu osiach prostopadłych względem wektora przyspieszenia ziemskiego i względem siebie. Zalecany zakres mierzonych kątów mieści się w granicach -70° ÷ +70° względem ziemi, przy pomiarach od -20° do +20° dokładność jest lepsza niż 0,1° w obydwu osiach. Wewnętrzne rejestry offsetowe pozwalają na bezpośredni pomiar względny kąta, z możliwością samoczynnego tarowania wskazań. Oprócz dwóch rejestrów zawierających informacje o nachyleniu płaszczyzny instalacji przetwornika SCK-11 względem ziemi, dostępne są również rejestry zawierające informacje na temat przyśpieszeń w obydwu osiach.
Specyfikacja ogólna
| Zasilanie |
10...36V DC
|
| Zakres pomiaru |
±70°
|
| Dokładność |
±0,5%
±0,2%
±0,05%
|
| Temperatura pracy |
-30…+60°C
|
| Interfejs komunikacyjny |
RS-485 / Modbus RTU
|
| Stopień ochrony |
IP 67
|
| Materiał obudowy |
odlewane aluminium
|
| Wymiary obudowy |
75 x 80 x 57 mm
|
