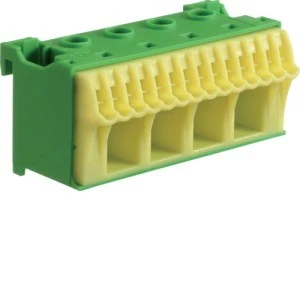

Blok samozacisków KN18E to jednobiegunowy moduł przyłączeniowy o przeznaczeniu ochronnym, stosowany do rozdzielania i łączenia przewodów na szynie DIN w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
Prąd znamionowy: 63 A.
Napięcie znamionowe: 230 V; napięcie izolacji: 400 V.
Liczba biegunów: 1; łączna liczba przyłączy: 18 (14 przyłączy dla przewodów ≤ 6 mm2, 4 przyłącza dla przewodów 16 mm2; zgodnie z kartą katalogową: konfiguracja 4x16 + 14x4 mm2).
Wymiary (H x W x D): 33 x 75 x 75 mm.
Sposób montażu: szyna DIN.
Rodzaj połączenia: śrubowy.
Materiał obudowy: poliamid (PA); masa miedzi w produkcie: 0,018 kg.
Kolor: zielony (wariant ochronny); osłona izolacyjna przed dotykiem: tak; stopień ochrony: 2.
Zastosowanie produktu
Jako blok ochronny (PE) w rozdzielnicach modułowych montowanych na szynie DIN.
W instalacjach przemysłowych i budynkowych do rozdzielenia przewodów i scentralizowanego przyłącza przewodów o przekrojach 16 mm2 oraz 4 mm2.
W szafach sterowniczych, obudowach rozdzielnic i panelach montażowych wymagających separacji przewodów ochronnych z osłoną zabezpieczającą przed dotykiem.
Do łączenia kilku przewodów w punkcie ochronnym oraz do integracji z mostkami dostępnymi w tej serii bloków w celu rozprowadzenia potencjału.
FAQ - Najczęściej zadawane pytania i odpowiedzi
Czy blok samozacisków KN18E umożliwia łączenie potencjałów za pomocą mostków? Tak — blok KN18E jest projektowany do współpracy z mostkami oferowanymi dla serii bloków, co pozwala na łączenie potencjałów ochronnych w rozdzielnicy.
Dane techniczne
CN
85369010
Sposób montażu
Szyna DIN
Wysokość [mm]
33
Rodzaj połączenia
Śrubowy
Liczba podłączeń < 6 mm2
14
Liczba podłączeń 25 mm2
0
Liczba podłączeń > 25 mm2
0
Osłona izolacyjna przed dotykiem
Tak
PKWiU
27.33.13.0
Szerokość [mm]
75
Głębokość [mm]
75
Prąd znamionowy [A]
63
Liczba podłączeń 10 mm2
0
Liczba podłączeń 16 mm2
4
Liczba biegunów
1
Łączna liczba podłączeń
18
Dane logistyczne
Kod kreskowy
3250613849047
Szerokość opakowania [mm]
42
Waga z opakowaniem [kg]
0.1
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
35
Długość opakowania [mm]
80
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
