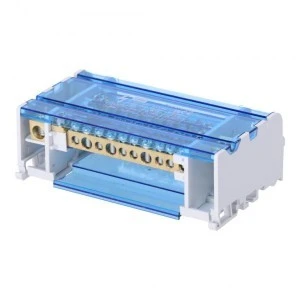

Blok rozdzielczy od HEDO to wysokiej jakości komponent wykonany z wytrzymałych materiałów, takich jak poliamid PA66 V0 i poliwęglan PC, przez co jest odporny na uszkodzenia mechaniczne oraz korozję
Łatwa instalacja i odporność na zwarcia zwiększają bezpieczeństwo całej instalacji, a modułowa konstrukcja umożliwia przyszłą rozbudowę systemu.
Kompaktowe wymiary oraz modułowa budowa pozwalają na oszczędność miejsca w rozdzielnicy.
Dane techniczne
- Producent: HEDO
- Kod producenta: 90246
- Rozmiar: 90 × 147 × 50 mm
- Śruba: stal ocynkowana
- Konduktor: mosiądz
- Materiał: poliamid PA66 V0
- Pokrywa: poliwęglan PC
- Standardy: IEC 60947-7-1
- Napięcie: 690 V
- Prąd: 125 A
- Icw (krótkotrwała zdolność zwarciowa): 4.5 kA
- IPk (prąd zwarciowy szczytowy): 30 kA
Certyfikaty
Dane okablowania
Wejście A, B, C
- Punkty podłączenia: x1
- Moment obrotowy: 6~7 Nm
- Średnica: 9,5 mm
- Podłączenie drut: 10 ~ 35 mm²
- Podłączenie linka: 10 ~ 35 mm²
Wyjście A, B, C
- Punkty połączenia: x7 (A) x3 (B)
- Moment obrotowy: 2~3 Nm (A) 2~3 Nm (B)
- Średnica: 5,5 mm (A) 7,5 mm (B)
- Podłączenie drut: 2,5 ~ 6 mm² (A) 10 ~ 25 mm² (B)
- Podłączenie linka: 1,5 ~ 6 mm² (A) 6 ~ 16 mm² (B)
