Blok rozdzielczy 125A 500V 4P 11-zaciskowy E.4077

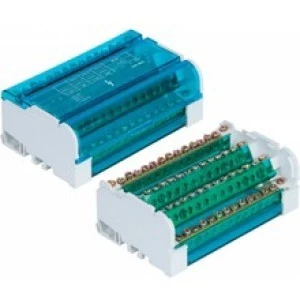

Blok rozdzielczy E.4077 to moduł 4-biegunowy przeznaczony do rozdziału i łączenia przewodów zasilających w obwodach do 125 A i 500 V. Konstrukcja typu listwa zaciskowa z mocowaniem na szynę DIN znajduje zastosowanie w rozdzielnicach przemysłowych i panelach sterowniczych.
Cechy techniczne
- Prąd znamionowy: 125 A; napięcie znamionowe izolacji: 500 V.
- Liczba biegunów: 4; 11 zacisków na biegun (łączna liczba podłączeń: 44).
- Rodzaj połączenia: śrubowy; osłona izolacyjna przed dotykiem zapewniająca ochronę przy eksploatacji.
- Liczba podłączeń dla przewodów 10 mm2: 28; liczba podłączeń dla przewodów >25 mm2: 16.
- Montaż: szyna DIN (typowy montaż panelowy w rozdzielnicach).
- Wymiary (szer. x wys. x gł.): 101 x 88 x 51 mm, kompaktowa zabudowa ułatwiająca oszczędność miejsca w szafach.
- Normy techniczne: projekt zgodny z zasadami norm PN-EN 60947-1 oraz PN-EN 60947-7-1 stosowanymi dla listw zaciskowych i aparatów łączeniowych.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze – grupowanie i rozgałęzienie przewodów zasilających.
- Panele dystrybucyjne w instalacjach przemysłowych i budynkowych.
- Połączenia obwodów zasilających maszyn i urządzeń oraz integracja w układach automatyki.
- Aplikacje wymagające wielu przyłączy o różnych przekrojach przewodów, gdzie istotne są wydzielone punkty przyłączeniowe i ochrona przed dotykiem.
