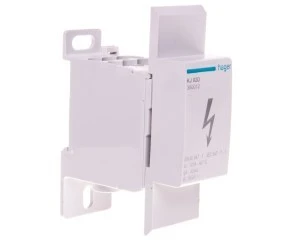

Blok rozdzielczy 1-biegunowy 125A 36kA KJ02D to jednoipunktowy element rozdzielczy przeznaczony do rozgałęzienia przewodów zasilających w rozdzielnicach i szafach sterowniczych; konstrukcja umożliwia montaż na standardowej szynie DIN oraz połączenia śrubowe dla przewodów o zróżnicowanych przekrojach.
Cechy techniczne
Prąd znamionowy: 125 A.
Zabezpieczenie/wytrzymałość zwarciowa: 36 kA (informacja z karty katalogowej).
Konfiguracja zacisków: 1×35 mm2, 1×16 mm2 oraz 6×16 mm2 (liczba podłączeń 16 mm2 = 7, liczba podłączeń >25 mm2 = 1, łączna liczba podłączeń = 8).
Liczba biegunów: 1.
Sposób montażu: szyna DIN.
Rodzaj połączenia: śrubowy.
Osłona izolacyjna przed dotykiem: tak.
Wymiary (G × W × S): 50 mm głębokości × 95 mm wysokości × 45 mm szerokości.
Producent: Hager (oznaczenie katalogowe KJ02D).
Zastosowanie produktu
Blok rozdzielczy 1-biegunowy 125A 36kA KJ02D stosowany jako punkt rozgałęzienia przewodów głównych w rozdzielnicach budynkowych i przemysłowych.
Użycie w szafach sterowniczych i panelach dystrybucji do łączenia przewodów o różnych przekrojach (możliwość podłączenia przewodów 16 mm2 oraz jednego przewodu >25 mm2 / 35 mm2).
Integracja z listwami zaciskowymi i szynami zbiorczymi w instalacjach niskiego napięcia wymagających pojedynczych biegunów rozdzielczych o znamionowym 125 A.
Montaż na szynie DIN ułatwia instalację w standardowych systemach montażowych szaf rozdzielczych.
Dane techniczne
CN
85369010
Sposób montażu
Szyna DIN
Wysokość [mm]
95
Prąd znamionowy [A]
125
Liczba podłączeń > 25 mm2
1
Osłona izolacyjna przed dotykiem
Tak
PKWiU
27.33.13.0
Szerokość [mm]
45
Rodzaj połączenia
Śrubowy
Liczba podłączeń 16 mm2
7
Liczba biegunów
1
Łączna liczba podłączeń
8
Dane logistyczne
Kod kreskowy
3250613800123
Szerokość opakowania [mm]
100
Waga z opakowaniem [kg]
0.17
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
84
Długość opakowania [mm]
152
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
