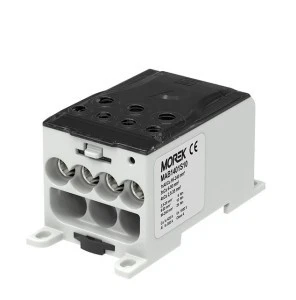

Blok dystrybucyjny OJL400A to jednopolowy element rozdzielczy przeznaczony do łączenia przewodów aluminiowych i miedzianych oraz rozdziału zasilania w instalacjach niskiego napięcia do 1000 V. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych na szynie DIN.
Cechy techniczne
Rodzaj połączenia: śrubowy, przystosowany do przewodów Al/Cu
Zakres przekrojów przewodów: wejście 1 × AL/CU 95–240 mm²; wyjścia 3 × 6–50 mm² oraz 4 × 2,5–35 mm²
Prąd znamionowy: 425 A (Cu) / 380 A (Al)
Napięcie znamionowe izolacji: 1000 V
Materiał listwy: aluminium pokryte cyną; obudowa/izolacja: poliamid PA66
Liczba podłączeń: 8; liczba biegunów: 1
Montaż: szyna DIN przy użyciu śruby
Osłona izolacyjna przed dotykiem: tak; stopień ochrony: IP20
Temperatura pracy: do 80°C
Wymiary: szer. 51,4 mm × gł. 100,3 mm × wys. 51,2 mm; masa: ok. 250 g
Zastosowanie
Rozdzielnice główne i pomocnicze w instalacjach niskiego napięcia
Szafy sterownicze i panele zasilające w zakładach przemysłowych
Łączenie przewodów zasilających przy rozdziale na obwody wtórne
Instalacje wymagające montażu na szynie DIN z podłączeniami śrubowymi dla przewodów Al/Cu
