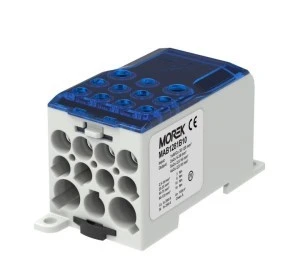

Blok dystrybucyjny ‑ rozdzielczy OJL280A niebieski we: 1xAl/Cu 35‑120 wy: 2x6‑35mm2/5x2,5‑16mm2/ 4x2,5‑10mm2 1000V MAB1281B10
- Producent:MOREK
- Indeks producenta:MAB1281B10
- Indeks TIM:0001-00012-75278
- Kategoria:Bloki rozdzielcze
- Ocena:
Cena:
Bloki rozdzielcze OJL firmy MOREK przeznaczone są do rozdzielania przewodów o większym przekroju na kilka mniejszych.
Bloki OJL występują w 9 standardowych wersjach o nominalnym przekroju przyłączeniowym:
OJL135A - 35 mm² Al/Cu
OJL200A - 70 mm² Al/Cu
OJL280A - 120 mm² Al/Cu
OJL400A - 240 mm² Al/Cu
Bloki z oznaczeniem AF i AFS są przeznaczone do podłączania (wejścia) elastycznych szyn zbiorczych MOFLEX 10 x 25 mm lub kilku szyn 1 x 25 mm.
Śruby dokręcane są za pomocą klucza sześciokątnego. Bloki mogą być mocowane na standardowej szynie DIN lub za pomocą śrub na litej powierzchni płaskiej. W modelach AS i AFS możliwe jest plombowanie pokrywy.
Wszystkie typy bloków z serii OJL mogą być użytkowane przy napięciu znamionowym do 1000V AC/DC. Klasa A - certyfikowane zgodnie z normami EN 61238-1 oraz EN 60947-7-1.
Zastosowany materiał - cynowane aluminium, poliamid PA66. Temperatura pracy (°C) 80. Obudowa dla wszystkich typów konstrukcji ma stopień ochrony IP20
Dane techniczne
CN
85369010
Liczba podłączeń > 25 mm2
3
Liczba podłączeń 10 mm2
4
Prąd znamionowy [A]
280
Osłona izolacyjna przed dotykiem
Głębokość [mm]
97
Szerokość [mm]
44,4
Liczba podłączeń 16 mm2
5
Łączna liczba podłączeń
12
Liczba biegunów
1
Sposób montażu
Szyna DIN / śruba
Wysokość [mm]
51
Dane logistyczne
Ean
4744397018885
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.15
Wysokość opakowania [mm]
50
Długość opakowania [mm]
80
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
