Bateria akumulatorów 0000‑NH‑PAC‑48‑21‑N‑13

Baterie akumulatorów Ni-Cd (niklowo-kadmowe), Ni-MH (niklowo-wodorkowe), Li-Ion (litowo-jonowe) oraz LiFePO4 (litowo-żelazowo-fosforanowe) służą do zasilania układów zasilania oświetlenia awaryjnego.
Wyprowadzenia przewodów baterii akumulatorów mają standardowo długość 20cm poza obrysem baterii i zakończone są złączem typu N, przystosowanym do wtyku mocowanego w układach zasilania awaryjnego HYBRYD.

CECHY

• Przystosowane do pracy w wysokiej temperaturze (-5° – +60°C)
• Wybrane pakiety występują również w wersji termostatyzowanej, co umożliwia używanie ich w obniżonych temperaturach (od -20°C)
• Wiele sposobów pakietowania
• Wysoka wydajność prądowa
• Niskie samorozładowanie
• Długi czas eksploatacji
• Brak efektu pamięciowego (Li-Ion, LiFePO4)
• Szybki proces ładowania

---

WARUNKI EKSPLOATACYJNE

	Ni-Cd	Ni-MH	Li-Ion	LiFePO4
Temperatura ogniw podczas ładowania	0°C – +55°C	0°C – +55°C	0°C – +60°C	0°C – +60°C
Temperatura ogniw podczas pracy	-5° – +60°C	-5° – +60°C	-20° – +60°C	-20° – +60°C

Akumulatory Ni-Cd oraz Ni-MH pełne parametry elektryczne uzyskują po trzech pełnych cyklach ładowania i rozładowania. Przy spełnieniu właściwych warunków eksploatacji, pojemność akumulatora mierzona prądem rozładowania 0,1C nie powinna spaść poniżej 60% znamionowej pojemności w okresie 48 miesięcy od daty produkcji. Ilość cykli ładowanie/rozładowanie w tym okresie czasu nie powinna przekroczyć 300. Układ zasilany baterią akumulatorów kontroluje napięcie odcięcia akumulatora, aby chronić go przed głębokim rozładowaniem.

---

NAPIĘCIE I POJEMNOŚĆ BATERII AKUMULATORÓW

Baterie zbudowane są z połączonych szeregowo pojedynczych ogniw akumulatorów (L). Napięcie pojedynczego ogniwa (N) wynosi 1,2V (dla Ni-Cd, Ni-MH), 3,7V (dla Li-Ion) lub 3,2V (dla LiFePO4). Napięcie baterii wynosi: L x N. Układy zasilania awaryjnego HYBRYD, w zależności od typu i mocy świetlówki oraz wymaganej sprawności świecenia, zasilane są z baterii akumulatorów złożonej z 2, 3, 4, 5 i 7 ogniw.

Pojemność baterii akumulatorów zależna jest od wykonania prądowego układu oraz wymaganego czasu pracy awaryjnej taw.
Najczęściej stosowane pojemności przedstawiono w poniższej tabeli:

Ni-Cd	Ni-MH	Li-Ion	LiFePO4
1,5Ah	1,6Ah	0,7Ah	0,6Ah
2,5Ah	2,1Ah	2,2Ah	1,5Ah
4,0Ah	4,0Ah		2,0Ah

---

TYP PAKIETOWANIA – MOCOWANIE

Standardowo akumulatory pakietowane są szeregowo lub równolegle. W przypadku, gdy wymagany jest inny sposób pakietowania ogniw w bateriach, zaleca się kontakt z HYBRYD. Baterie Ni-Cd typu PAR i PAS mocowane są za pomocą obejm lub opasek kablowych. Baterie Ni-MH typu PAR, PAS, PAP, PAK, PAC, PAD mocowane są za pomocą opasek kablowych.

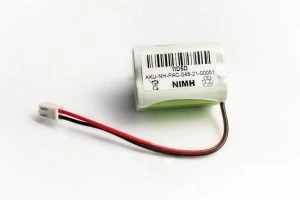

Bateria akumulatorów 0000-NH-PAC-48-21-N-13 to bateriaria typu PAC o pakietowaniu z 4 ogniwami.

Typ PAC – (Ni-Cd, Ni-MH; 4,8V) 4 ogniwa ułożone w kształcie prostopadłościanu

---

TYP ZŁĄCZA

Dla wszystkich typów akumulatorów standardowo stosowane są złącza typu konektor (inne na specjalne zamówienie).
