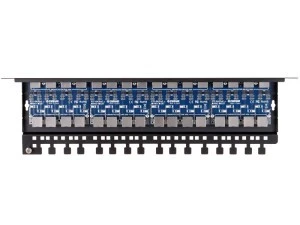

16-kanałowe zabezpieczenie przeciwprzepięciowe do sieci Gigabit Ethernet, opartych na sieci strukturalnej kategorii 5, 5e oraz 6. Zbudowane jest z czterech modułów PTF-64-ECO, zamontowanych do podstawy PTU/PTF-6-RACK. Instalowane jest w szafie Rack 19" na przedniej szynie, co umożliwia łatwe przełączanie przewodów w sieciach użytkowych lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.
Przednie gniazda RJ-45 (DEVICE) stanowią stronę zabezpieczoną przeciwprzepięciowo i do nich podłączane są porty przełączników LAN. Gniazda umieszczone z tyłu stanowią stronę niechronioną (LINE), do której podłączane są długie linie infrastruktury sieci LAN. W przypadku stosowania zabezpieczenia serii PTF, zazwyczaj używany jest dodatkowo patch panel połączeniowy zakończony gniazdami RJ-45. W celu zapewnienia ciągłości ekranowania przewodów FTP, należy zastosować patchcordy ekranowane. Umiejscowienie gniazd strony niechronionej z tyłu zabezpieczenia, uwarunkowane jest koniecznością zadbania o wysoką jakość jego parametrów transmisyjnych i niskich przesłuchów.
Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów, zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x125MHz.
Niezależna ochrona PoE, chroni przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Chroni to zasilacze urządzeń końcowych LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.
Należy zadbać o właściwe uziemienie zabezpieczenie przepięć, przez podłączenie dołączonego przewodu uziemiającego do odpowiednio uziemionej szafy Rack. Opcjonalna pokrywa PTU/PTF-COVER zapewnia ochronę obwodów i złącz zabezpieczenia przed kurzem, ponadto stanowi dodatkowy ekran przed interferencjami przy dużej ilości paneli.
Najlepszy poziom ochrony uzyskiwany jest przez zastosowanie ograniczników przepięć po dwóch stronach przewodów: Wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-ECO/PoE.
Produkt przeznaczony jest do instalacji LAN, w całości umieszczonych wewnątrz budynku i nienarażonych na przeskoki iskrowe od innych niezabezpieczonych instalacji.
Specyfikacja techniczna
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
16
|
|
Obsługiwane standardy Ethernet
|
10Base-T, 100Base-T, 1000Base-T
|
|
Zgodność z okablowaniem
|
Kategoria 5, 5e i 6
|
|
Złącze wejściowe (strona niechroniona)
|
Gniazdo RJ-45, ekranowane, 6 kategorii
|
|
Złącze wyjściowe (strona chroniona)
|
Gniazdo RJ-45, ekranowane, 6 kategorii
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
100A
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP
|
28V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
100A
|
|
Chronione Linie
|
1-2, 3-6, 4-5, 7-8
|
|
Pojemność (linia-linia) @1MHz
|
15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
2-3pF
|
|
Rezystancja szeregowa
|
2,2? / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
57V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
90V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
100A
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
100A
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
Zgodny ze wszystkimi typami w tym Hi PoE
|
|
Cechy wspólne
|
|
Wymiary
|
480 x 41 x 130 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Montaż w szafie Rack 19"
|
|
Sposób uziemienia
|
Przewód uziemiający
|
|
Temperatura pracy
|
-30oC~60oC
|
