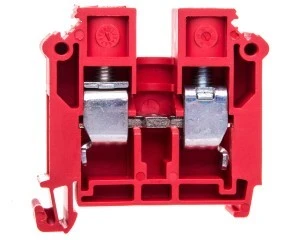

Złączka szynowa 2-przewodowa 16,0mm2 czerwona ZSG1-16.0c 12601311
Złączka szynowa gwintowa ZSG1-16.0c to dwuzaciskowa złączka montowana na szynie DIN/G przeznaczona do łączenia przewodów stałych i wielożyłowych o przekrojach do 16 mm2 w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Typ: złączka gwintowa, liczba zacisków na poziom: 2, liczba poziomów: 1
- Zakres przewodów: przewód jednodrutowy 2,5–16 mm2; przewód linkowy bez końcówki tulejkowej 4–16 mm2; przewód wielożyłowy 2,5–16 mm2
- Parametry elektryczne: prąd znamionowy In = 76 A; napięcie znamionowe = 800 V
- Materiały: obudowa z bezhalogenowego poliamidu PA66, klasa palności UL94 V0
- Wymiary: szerokość 13 mm, wysokość 41 mm, długość 48 mm
- Montaż: szyna montażowa DIN / Szyna G; pozycja połączenia boczna
- Moment dokręcania: 1,2–2,0 Nm
- Zakres temperatur pracy: -25 °C do 125 °C
- Rodzaj połączenia: połączenie śrubowe; wymagana płytka zamykająca
- Kolor: czerwony; dostępne akcesoria: oznaczniki i wtyczki do złączki
- Producent: Simet Spółka Akcyjna, Jelenia Góra
Zastosowanie produktu
- Połączenia zasilające i sygnalizacyjne w rozdzielnicach i szafach sterowniczych
- Łączenie przewodów stałych i wielożyłowych w obwodach mocy do 76 A
- Realizacja pętli zasilających oraz rozdziałów fazowych na szynie DIN
- Aplikacje wymagające materiałów bezhalogenowych i klasy palności UL94 V0
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy złączka wymaga płytki zamykającej?
Tak — do poprawnego montażu złączki ZSG1-16.0c wymagana jest odpowiednia płytka zamykająca zgodna z systemem montażowym.
- Czy dostępna jest wersja przeciwwybuchowa „EEx e”?
Nie — złączka ZSG1-16.0c nie występuje w wersji przeciwwybuchowej „EEx e”.
