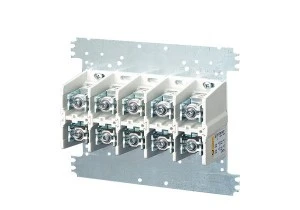

Zacisk przyłączenia zasilania 400A 5-biegunowy 240mm2 do montażu na płycie montażowej Mi VE 245 HPL2000548
Zacisk zasilający przeznaczony do bezpośredniego przyłączenia linii zasilających w rozdzielnicach niskiego napięcia; element pięciobiegunowy montowany na płycie Mi VE 245. Stosowany tam, gdzie wymagane jest rozprowadzenie prądu znamionowego do 400 A z możliwością podłączenia przewodów do 240 mm².
Cechy techniczne
- Prąd znamionowy: 400 A
- Napięcie znamionowe: 690 V
- Liczba biegunów: 5 (przeznaczony do układów 5-biegunowych: 3~ + N + PE)
- Obsługiwane przekroje przewodów: od 25 mm² do 240 mm², przewody wielodrutowe i jednodrutowe
- Typ zacisku: dwa punkty zaciskowe, przewody wkładane od frontu
- Materiał: poliwęglan odporny na uderzenia
- Wymiary (H×W×D): 230 × 284 × 118 mm
- Montaż: na płycie montażowej Mi VE 245 w pustych obudowach rozmiarów 2, 3, 4, 6 i 8
- Warunki pracy: montaż w osłoniętym miejscu, maksymalna temperatura otoczenia 40 °C
- Zgodność konstruktorska: produkt zaprojektowany zgodnie z wymaganiami norm dla rozdzielnic niskiego napięcia (informacja z dokumentacji produktu)
Zastosowanie produktu
- Główne przyłącze zasilania w rozdzielnicach i obudowach instalacyjnych o podanych rozmiarach
- Rozprowadzenie zasilania w układach pięciobiegunowych (trójfazowe z przewodem neutralnym i ochronnym)
- Zastosowania przemysłowe i instalacyjne wymagające obsługi przewodów do 240 mm² i prądu do 400 A
- Montaż wewnątrz osłoniętych szaf rozdzielczych z ograniczeniem temperatury otoczenia do 40 °C
