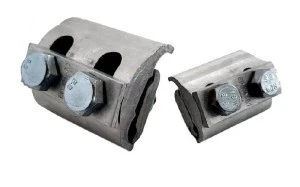

EPZPN-B12 – zacisk prądowy AL/AFL 16–95 mm²
EPZPN-B12 to nieizolowany zacisk prądowy przeznaczony do wykonywania połączeń elektrycznych w liniach napowietrznych. Umożliwia równoległe łączenie dwóch odcinków przewodów aluminiowych AL lub aluminiowo-stalowych AFL, a także wykonywanie odgałęzień z wykorzystaniem tego typu przewodów.
Zakres obsługiwanych przekrojów 16–95 mm² pozwala na zastosowanie jednego typu zacisku w szerokim zakresie konfiguracji przewodów spotykanych w elektroenergetycznych liniach napowietrznych.
Korpus zacisku wykonany jest ze stopu aluminium PA38, dzięki czemu materiał elementu połączeniowego jest dobrze dopasowany do zastosowania z przewodami aluminiowymi. Elementy złączne wykonano ze stali cynkowanej ogniowo, zapewniającej ochronę powierzchni elementów stalowych podczas eksploatacji w warunkach zewnętrznych.
Konstrukcja zacisku umożliwia wykonanie trwałego połączenia przewodów bez konieczności stosowania zaprasowywanych elementów łączeniowych. Połączenie realizowane jest mechanicznie za pomocą elementów śrubowych, co ułatwia montaż oraz pozwala na zastosowanie zacisku zarówno przy wykonywaniu nowych połączeń, jak i podczas prac związanych z rozbudową lub modernizacją istniejących linii napowietrznych.
Najważniejsze cechy produktu:
- przeznaczony do przewodów AL i AFL,
- zakres przekrojów przewodów: 16–95 mm²,
- możliwość wykonywania połączeń równoległych przewodów,
- możliwość wykonywania odgałęzień,
- korpus wykonany ze stopu aluminium PA38,
- elementy złączne wykonane ze stali cynkowanej ogniowo,
- śrubowe połączenie przewodów,
- zastosowanie w osprzęcie elektroenergetycznych linii napowietrznych,
- solidna konstrukcja przystosowana do zastosowań instalacyjnych i sieciowych.
Parametry konstrukcyjne EPZPN-B12:
- zakres przekrojów: 16–95 mm²,
- długość L: 50 mm,
- szerokość B: 44 mm,
- wysokość H: 40 mm,
- element złączny: M10.
Zastosowanie
Zacisk EPZPN-B12 przeznaczony jest przede wszystkim do budowy, remontów i modernizacji elektroenergetycznych linii napowietrznych. Może być stosowany do łączenia równoległego przewodów AL lub AFL oraz do wykonywania odgałęzień od istniejących torów prądowych.
Produkt znajduje zastosowanie w pracach wykonywanych przez przedsiębiorstwa energetyczne, firmy wykonawcze i instalacyjne oraz służby zajmujące się utrzymaniem i modernizacją infrastruktury elektroenergetycznej.
Specyfikacje:
- PN-EN 61284:2002
- PN-EN ISO 1461:2011
Producent: Energy Partners
EPZPN-B12 stanowi praktyczne rozwiązanie do wykonywania połączeń i odgałęzień przewodów AL/AFL w zakresie 16–95 mm², łącząc prostą konstrukcję montażową z materiałami odpowiednimi do zastosowania w osprzęcie linii napowietrznych.
