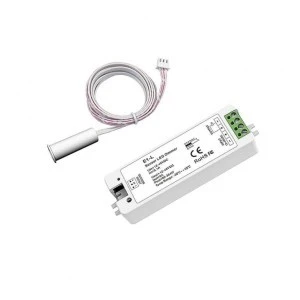

Włącznik bezdotykowy - bistabilny dedykowany do oświetlenia LED to zestaw składający się z urządzenia do którego podłączane jest źródło światła o napięciu znamionowym 12-48VDC oraz sondy bezdotykowej wykrywającej zmiany ruchu wykonywane naszą dłonią poprzez zbliżenie jej w pobliżu diod IR. Wyłącznik E1-L+EB(C) pozwalana na załączanie oraz wyłączanie podłączonego oświetlenia np. taśmy LED przy przerwaniu wiązki podczerwieni w zasięgu 8cm od sensora. Urządzenie posiada niewielką sondę IR, która może być zamontowana w większości płyt meblowych poprzez wykonanie otworu o średnicy 13mm. Atutem czujnika jest również wąski kąt detekcji rzędu 15-30 stopni.
Wyłącznik bezdotykowy LED pracuje w trybie bi-stabilnym, który cechuję się następująca zasadą działania:
- Pierwszy ruch ręką w odległości 8cm od sensora : załącza podłączone oświetlenie LED
- Drugi ruch ręką w odległości 8cm od sensora : wyłącza podłączone oświetlenie LED
Cechy włącznika bezdotykowego E1-L+EB(C):
- Przeznaczony dla meblowego oświetlenia LED
- Sterowanie przy użyciu gestu - ruch dłoni w pobliżu czujnika
- Praca w trybie bistabilnym
- Zasięg detekcji czujnika około 8cm
- Kąt detekcji czujnika w zakresie 15-30 stopni
- Sonda przeznaczona do wpustowego montażu
- Niewielka średnica czujnika 13mm
Parametry techniczne
| Typ włącznika |
bezdotykowy |
| Napięcie zasilania |
12-48V DC |
| Maksymalna obciążalność prądowa |
8A |
| Maksymalna moc wyjściowa |
96-384W |
| Tryb pracy |
bistabilny |
| Sposób detekcji - rodzaj załączania |
ruch ręką |
| Zakres detekcji |
do 80mm |
| Zastosowanie |
do wewnątrz pomieszczeń |
| Przeznaczenie |
do załączania/wyłączania instalacji LED |
| Zachowanie po odłączeniu zasilania zewnętrznego |
powrót do poprzedniego ustawienia |
| Temperatura pracy |
-30°C do +55°C |
| Klasa szczelności |
IP20 |
| Wymiary (długość/szerokość/wysokość) |
97mm x 33mm x 18mm |
| Wymiary sensora (długość/szerokość/wysokość) |
32,3mm |
| Średnica sensora |
13mm |
| Montaż |
w płycie meblowej przez wykonanie otworu montażowego |
| Długość przewodów |
1000mm |
| Zakończenie przewodów |
wtyk / gniazdo (plug & play) |
| Kolor |
biały |
| Deklaracje |
CE, EMC, LVD, RED |
| Gwarancja |
60 miesięcy |
