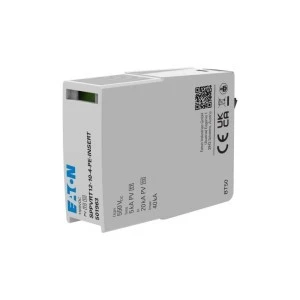

Wkład do ogranicznika SPPVRT12‑10‑4 Typ T1+T2 tor PE, SPPVRT12‑10‑4‑PE‑INSERT, EP‑501963
- Producent:EATON
- Indeks producenta:EP-501963
- Indeks TIM:0001-00019-51771
- Ocena:
Cena:
Wkład do ogranicznika
Typ T1+T2 tor PE, SPPVRT12-10-4-PE-INSERT
EP-501963
Do ograniczników klasy I+II (typu T1+T2)
Chronią przed przepięciami i wyładowaniami atmosferycznymi
Modele ‑AX współpracują ze stykami pomocniczymi
Zgodne z normą IEC 61643‑31
Do instalacji PV — uziemionych i nieuziemionych
Dlaczego warto wybrać produkty Eaton?
Niezawodność i bezpieczeństwo
Produkty Eaton spełniają surowe normy jakości i bezpieczeństwa oraz zapewniają bezpieczną i stabilną pracę systemów, w których są wykorzystywane.
Wszechstronność zastosowań
Oferta obejmuje szeroki zakres urządzeń do różnych aplikacji przemysłowych — od automatyki po zabezpieczenia maszyn — z elastycznymi opcjami montażu i konfiguracji.
Wysoka jakość i trwałość
Komponenty Eaton charakteryzują się długą żywotnością, precyzją działania oraz odpornością na trudne warunki — co przekłada się na niższe koszty serwisowania i dłuższy czas eksploatacji.
Ochrona przeciwprzepięciowa
Firma Eaton posiada szeroką gamę urządzeń i zabezpieczeń przeciwprzepięciowych, które zaspokoją Twoje potrzeby, od zastosowań domowych po przemysłowe. Pomagają one ograniczyć kosztowne awarie i chronią wrażliwy sprzęt elektroniczny przed szkodliwymi skutkami przepięć spowodowanych przez wyładowania atmosferyczne, zakłócenia linii zasilania czy przepięcia spowodowane wadliwą pracą urządzeń.
Bezpieczeństwo montażu PV
Instalacja fotowoltaiczna, będąca rodzajem małej elektrowni, przekształca promienie słoneczne w energię elektryczną. Kluczowym składnikiem tej instalacji są moduły fotowoltaiczne, czyli panele złożone z licznych ogniw krzemowych. Kiedy promienie słoneczne padają na te ogniwa, emitują one elektrony, które zaczynają się poruszać. W wyniku tego ruchu między dwoma stronami ogniwa powstaje napięcie elektryczne, co prowadzi do wytworzenia prądu stałego DC. Aby ten prąd mógł zasilać urządzenia w budynku, musi zostać przekształcony na prąd zmienny AC za pomocą urządzenia zwanego inwerterem (falownikiem).
Długość/Głębokość produktu (mm): 58 mm
Wysokość produktu (mm): 18 mm
Szerokość produktu (mm): 45 mm
Waga produktu (kg): 0.083 kg
Zgodności: RoHS conform
Certyfikaty: CE
Kod modelu: SPPVRT12-10-4-PE-INSERT
Rodzaj akcesorium/części zamiennej: Wymienny wkład
Cechy szczególne: Wkład
Doskonała jakość oraz wszechstronność zastosowań
Firma Eaton w swojej ofercie posiada szeroki wybór najwyższej jakości artykułów elektroinstalacyjnych, które dla instalatorów stanowią kompletny zestaw narzędzi do wygodnego montażu.
Ogranicznik przepięć to zabezpieczenie elektryczne, którego celem jest ochron instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych..
Ogranicznik przepięć powinien chronić każdą instalację elektryczną, która została oddana do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna, jak nowo wybudowane.
Od roku 2002 zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny podlegać budynki i ich usytuowanie, ograniczniki przepięć są wymagane w nowo budowanych obiektach jako element ochrony przed wyładowaniami atmosferycznymi.
W instalacjach fotowoltaicznych z panelami na dachu bez instalacji odgromowej wystarcza ogranicznik klasy II (dawne C), SPPVRT2 od Eaton. Gdy panele są wolnostojące albo budynek posiada instalację odgromową, wtedy należy zastosować ogranicznik typu 1+2, SPPVRET12 od Eaton.
Do zabezpieczenia domu jednorodzinnego najczęściej stosowany jest ogranicznik przepięć klasy 1+2 (dawne B+C) jako urządzenie 2w1, które chroni przed bezpośrednim i pośrednim skutkiem wyładowania piorunowego.
Ogranicznik przepięć montujemy na szynie TH w rozdzielnicy elektrycznej, zachowując odpowiednie przekroje przewodów i ich odpowiednią długość. Aparat ma oznakowane zaciski, które mówią, z której strony zasilić aparat (od góry) a z której strony podłączyć przewód ochronny (od dołu) i następnie z uziemieniem instalacji.
Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. W celu poprawnej instalacji ogranicznika należy dodatkowo dokręcać przewody kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.
Ogranicznik przepięć nie chroni przed prądem zwarciowym, dlatego należy go chronić przed skutkami zwarć i przeciążeń. EATON zaleca stosowanie wkładki bezpiecznikowej. W instrukcji każdego ogranicznika oraz na froncie aparatu znajduje się dokładne oznaczenia maksymalnej wielkości (prądu wkładki).
Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza, iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.
Ogranicznik przepięć jak każdy element wyposażenia elektrycznego należy sprawdzać przynajmniej raz na 5 lat zgodnie z wymogami prawa budowlanego.
