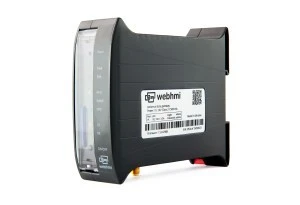

WebHMI uniwersalny sterownik SCADA i bramka danych

Cena:
Ikona o nazwie IconStockMarketplace
3 szt.
Ikona o nazwie IconShippingMarketplace
Wysyłka w 72h

WebHMI to zoptymalizowane urządzenie do przetwarzania i wyświetlania danych procesowych w prosty sposób, z Polskim interfejsem. Prace można zacząć zaraz po podłączeniu zasilania, ponieważ wystarczy dowolna przeglądarka internetowa zarówno do budowania ekranów jak i ich wyświetlania jako SCADA. WebHMI nie wymaga instalacji oprogramowania na PC ani sztucznych ograniczeń ilości rejestrów czy dodatkowych opłat.

Samo urządzenie WebHMI wystarczy do zbudowania wizualizacji.

Mnogość zaimplementowanych protokołów komunikacyjnych pozwala na interakcję z urządzeniami najczęściej stosowanymi w przemyśle. W porównaniu do klasycznych instalacji SCADA, WebHMI jest kilkukrotnie razy tańszym rozwiązaniem.

WebHMI ma zaimplementowanych wiele gotowych rozwiązań typu logowanie danych, raporty, wykresy, grafy, histogramy, planowanie zdarzeń w kalendarzu i wiele opcji wizualizacji. Elastyczność zapewnia możliwość programowania w języku wyższego rzędu LUA.

Uzyskując dostęp serwisowy możemy zarządzać opcjami zaawansowanymi sieci typu VPN, WiFi, Virtual IP, WAN, LAN, DHCP, DNS i wiele innych. Przez co dzięki WebHMI możliwy jest zdalny dostęp do podłączonych urządzeń.

Wybrane funkcjonalności WebHMI:
- Budowanie ekranów wizualizacji SCADA,
- Interfejs w języku polskim,
- Grupowanie, importowanie i eksportowanie rejestrów,
- Importowanie obrazów i animacji,
- Wykresy, trendy, logi zmiennych,
- Kalendarz, planowanie zadań,
- Programowanie wyższego rzędu w języku LUA,
- Wykonywanie skryptów z wielu poziomów,
- Alarmy i wiadomości,
- Receptury,
- Raporty,
- Modbus Serwer – udostępnianie danych,
- API,
- Podtrzymanie bateryjne,
- Zaawansowany router.

Obsługiwane protokoły:
- Modbus RTU (sterowniki i urządzenia z portem RS485),
- Modbus TCP (większość sterowników z portem Ethernet),
- Siemens S7 Communication (Logo!8, S7-1200, S7-1500, S7-300, S7-400)
- Siemens PPI (np. S7-200),
- Mitsubishi MELSEC (PLC Mitsubishi Electric),
- Delta Electronics DVP,
- Allen-Bradley DF1,
- 1-Wire,
- OWEN, Carel Easy,
- BACnet IP,
- MQTT,
- Własne protokoły użytkownika.

Charakterystyka techniczna:
- bez wentylatora, architektura MIPS, Embedded Linux,
- obudowa ABS-tworzywo,
- mocowanie na profilu DIN,
- przemysłowe SD karty, maksymalnie 32 GB,
- stopień ochrony IP 40,
- waga 300g,
- rozmiary 101 x 35 x 120 mm,
- regulowany czas odpytywania (od 5 ms),
- zasilanie 24VDC (18..32V) 100-500mA,
- akumulatorowe podtrzymanie zasilania,
- Zakres temperatur: 0—50°C.

Interfejsy i wyjścia:
- 2 x Ethernet 100BASE-T, RJ45 z izolacją galwaniczną, ESD 3 kV,
- 1 x WiFi WLAN 802.11 b/g/n (100 mW moc nadajnika)
- złącze antenowe RP-SMA,
- 1 x RS-485, tryb «multiprotocol» tryb, 250/921 kbit/s*, izolacja galwaniczna 2500 V, ESD – 8 kV,
- 1 x USB 2.0 — ładowność do 500 mA, sterowane zasilanie, ochrona przed ESD odpowiednio IEC 61000–4–2 stopień 4: 15 kV (rozładunek powietrzny) — 8 kV (kontakt),
- Obsługiwane modemy: 3G, CDMA, GSM, EDGE,
- Dodatkowe porty: RS-232/422/485, M-Bus, 1-Wire, itd. poprzez adaptery USB,
- Wyjścia cyfrowe:2 x przekaźniki statyczne SSR (125mA, 24V)

Dane techniczne

PKWiU
26.20.1
Zakres wykrywania
101
Z wyświetlaczem
Rodzaj napięcia zasilającego
DC
Obsługa protokołu LON
Liczba złączy sprzętowych RS422
1
Liczba złączy sprzętowych USB
1
Z interfejsem optycznym
Obsługa protokołu TCP/IP
Obsługa protokołu PROFIBUS
Obsługa protokołu INTERBUS
Obsługa protokołu MODBUS
Obsługa protokołu DeviceNet
Obsługa innych protokołów
Możliwość montażu na szynie
Wyposażenie eksploatacyjne (Ex ia)
Obsługa protokołu SERCOS
Liczba interfejsów sprzętowych bezprzewodowych
1
Możliwy montaż stelażowy (rack)
Standard radiowy Bluetooth
IO link master
Obsługa protokołu DeviceNet Safety
Obsługa protokołu Foundation Fieldbus
Obsługa protokołu PROFINET IO
Obsługa protokołu SafetyBUS p
Napięcie zasilające dla DC [V] do
32
Standard komunikacji bezprzewodowej GPRS
Standard komunikacji bezprzewodowej UMTS
Typ wyjścia
35
Typ złącza
120
Liczba wyjść cyfrowych
2
Rodzaj pamięci
FLASH
Liczba złączy sprzętowych RS232
1
Liczba złączy sprzętowych RS485
1
Liczba złączy sprzętowych równoległych
1
Możliwe rozszerzenie pamięci
Obsługa protokołu ASI
Obsługa protokołu CAN
Obsługa protokołu EIB
Obsługa protokołu Data-Highway
Obsługa protokołu SUCONET
Redundancja
Akcesoria systemowe
Wyposażenie eksploatacyjne (Ex ib)
Obsługa protokołu INTERBUS-Safety
Możliwy montaż panelowy
Montaż ścienny / montaż bezpośredni
Standard radiowy WLAN 802.11
Obsługa protokołu AS-Interface Safety at Work
Obsługa protokołu EtherNet/IP
Obsługa protokołu PROFINET CBA
Obsługa protokołu PROFIsafe
Napięcie zasilające dla DC [V] od
18
Odpowiednie do kart wejściowych PLC
Standard komunikacji bezprzewodowej GSM

Dane logistyczne

Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
