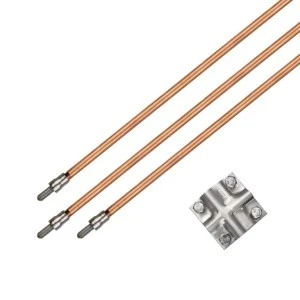

Uziom kompletny kuty pomiedziowany / miedziowany St/Cu powłoka 100 um Cu 14,2mm 3m
Kompletny uziom kuty stalowy pomiedziowany St/Cu o średnicy 14,2 mm i długości całkowitej 3 m, przeznaczony jako elektroda gruntowa do instalacji uziemiających i odgromowych. Produkt występuje jako zestaw elementów łączonych systemem czop–otwór z tuleją uszczelniająco‑wzmacniającą.
Cechy techniczne
- Średnica: 14,2 mm.
- Długość całkowita: 3,0 m (złożony z dwóch elementów po 1,5 m każdy).
- Powłoka miedziana (miedziowanie) o grubości min. 0,100 mm (100 μm).
- Materiał rdzenia: stal ciągniona o granicy wytrzymałości na rozciąganie Rm ≈ 600 N/mm².
- Końce formowane: bolec i otwór — umożliwiają łączenie segmentów (rodzaj połączenia: z czopem i otworem).
- Połączenie elementów zabezpieczone tuleją uszczelniająco‑wzmacniającą ze stali nierdzewnej (tuleja do ochrony i wzmocnienia łącznika).
- Zestaw kompletny zawiera stabilizator i trzpień Ø14,2 mm; bijak dopasowany do pogrążania (bijak 14,2 mm, nr kat. C109037x).
- Zgodność konstrukcji uziomu z wymaganiami montażowymi opisanymi w PN‑EN 62561‑2 (elementy uziemiające ze stali pomiedziowanej).
Zastosowanie produktu
- Elektroda gruntowa w instalacjach odgromowych i uziemiających budynków.
- Wyrównanie potencjałów i połączenia ochronne w instalacjach niskiego napięcia.
- Stosowanie tam, gdzie wymagana jest wydłużana elektroda — segmentowa budowa pozwala na zwiększanie długości poprzez łączenie elementów.
- Sposób montażu: zdjąć nasadkę ochronną, umieścić bolec w miejscu montażu, nasunąć stabilizator na uziom, wprowadzić trzpień, zamontować bijak na trzpieniu i pogrążać przy użyciu młota udarowego; powtarzać kolejne segmenty aż do osiągnięcia wymaganej długości lub rezystancji uziemienia.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie narzędzia i elementy są wymagane do prawidłowego pogrążania tego uziomu?
Do pogrążania należy użyć stabilizatora i trzpienia Ø14,2 mm (dołączone do zestawu) oraz bijaka dopasowanego do średnicy 14,2 mm (bijak nr kat. C109037x). Pogrążanie wykonuje się przy pomocy młota udarowego (młot pneumatyczny) — bijak montuje się na trzpieniu, a uderzenia młota przenoszą się przez trzpień na uziom.
