Uchwyt regulowany gont 25/225* URG‑25/225

Uchwyt regulowany gont stosuje się w przypadku dachów

krytych gontem bitumicznym.

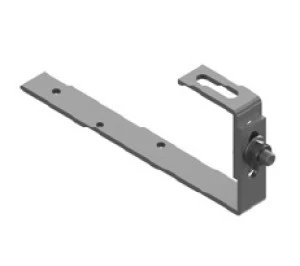

Uchwyt składa się z dwóch elementów – płaskownika

wygiętego w kształcie litery L oraz kątownika, który

przykręca się do płaskownika za pomocą śruby zamkowej

M10. Uchwyt mocuję się bezpośrednio do połaci

dachu za pomocą wkrętów do drewna. Miejsca otworów

zaleca się zabezpieczyć bitumicznym uszczelniaczem dekarskim.

Zastosowany w uchwytach system otworów

w kształcie fasolek pozwala na ich regulację na wysokości

montażu profilu.

Do uchwytu za pomocą śruby M10 montuje się uniwersalny

aluminiowy profil montażowy 40x40. Po zamontowaniu

i wypoziomowaniu profili aluminiowych następuje montaż

modułu PV, który za pomocą śrub imbusowych M8 mocowany

jest do profilu klemami końcowymi i środkowymi

(dostępnymi również w anodzie czarnej). Śruba imbusowa

M8 może być zamiennie stosowana z nakrętką kwadratową,

jak i wpustem przesuwnym.
