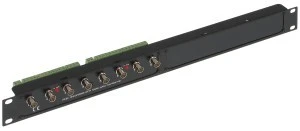

Transformator do przesyłania 8 sygnałów wideo + zasilanie AHD, HD‑CVI, HD‑TVI, CVBS, 4K UHD po skrętce, Rack 19” TR‑8H/DC/R19

TR-8H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. Urządzenie składa się z 2 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje. Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70. Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16). SPECYFIKACJA Standard: AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC Prąd wejściowy: 2 x max. 10 A Maksymalne napięcie zasilania: max. 40 V DC / 28 V AC Maks. prąd wyjściowy pojedynczego wyjścia: 2.5 A Rodzaj urządzenia: Pasywne Liczba kanałów: 8 Wideo + DC Napięcie we/wy 75 (CVBS): 1 Vpp Zasięg wideo: 250 m @ 720p - UTP kat. 5e 400 m @ CVBS - PAL / NTSC - UTP kat. 5e Napięcie wyjściowe: max. 40 V Tłumienie: 4.43 MHz @ 0.09 dB 11 MHz @ 0.42 dB 21 MHz @ 1.04 dB 38 MHz @ 0.85 dB 42 MHz @ 1.00 dB 67.5 MHz @ 0.87 dB Impedancja złącza symetrycznego: 100 Ω Typ złącz: Wideo - 8 x BNC Gniazdo DC - Zaciski kablowe Typ złącza symetrycznego: Zaciski kablowe Typ obudowy: RACK 19", 1U Dopuszczalna względna wilgotność otoczenia:
