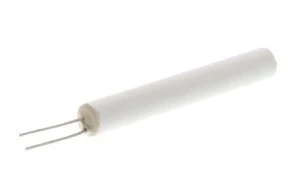

Termopara typ PT 100, ‑50C do +450C 35mm

Typ termopary = PT 100
Średnica sondy = 5mm
Długość sondy = 35mm
Maksymalna wykrywana temperatura = +450°C
Typ zakończenia = Lutowie

Ceramiczny, cienkowarstwowy element czujnikowy RS Pro z powłoką, PRT100. Od RS Pro wysokiej jakości i niezawodny PRT Pt100 (termometr o rezystancji platynowej) lub RTD (detektor temperatury oporu) element czujnikowy cienkowarstwowy zamknięty w obudowie lub osłonie ceramicznej. Ten element czujnikowy PRT jest przeznaczony do montażu w osłonach na sondę lub innym sprzęcie i zapewnia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest ceramiczny czujnik cienkowarstwowy?. Cienki czujnik platyny Pt100 składa się z cienkiej warstwy platyny (zazwyczaj Micron gruby o grubości Jest ona następnie pokryta warstwą epoksydową lub szklaną w celu ochrony przed wysokim napięciem i utrzymania wysokiej oporności izolacji. Cienka warstwa platyny powoduje, że sonda jest bardzo wytrzymała i charakteryzuje się krótkim czasem reakcji na zmiany temperatury. Ten cienki czujnik temperatury jest zamknięty w ochronnej, ceramicznej osłonie o długości 35 mm i średnicy 5 mm, przeznaczonej do montażu w obudowie, osłonie lub innym sprzęcie, umożliwiającym używanie go w trudnych warunkach. Charakterystyka i zalety. Wysokostabilny, cienki element czujnikowy o precyzyjnej mocy wyjściowej IEC 60751 Klasa B dokładność/tolerancja Opaska ochronna z tworzywa ceramicznego Numery katalogowe ; 237-1657 237-1657 i ; 237-1635 237-1635 są wyposażone w 4 przewody wyjściowe do dokładnego odczytu. Zastosowania. Te cienkie, foliowe czujniki PRT są odpowiednie do zastosowań powierzchniowych i zanurzeniowych, gdy są zabezpieczone. Ich płaska konstrukcja oznacza, że oferują one minimalnie inwazyjne środki pomiaru temperatury na płaskich powierzchniach. Zastosowania i branże obejmują:. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy rezystancja jest znana, można ją przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli konwersji. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
