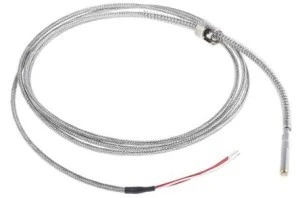

Termopara typ PT 100, ‑50C do +250C 35mm kabel 2m, Stal nierdzewna

Typ termopary = PT 100
Średnica sondy = 6mm
Długość sondy = 35mm
Maksymalna wykrywana temperatura = +250°C
Typ zakończenia = Kabel
Długość kabla = 2m

RS Pro ogólnego przeznaczenia 3-żyłowy próbnik typu bagnetowego Pt100 typu bagnetowego PRT. Od RS Pro - wysokiej jakości i niezawodny czujnik pomiarowy Pt100 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury oporności). Ta sonda RTD ma solidną konstrukcję z elementem czujnikowym umieszczonym w sztywnej osłonie ze stali nierdzewnej 316 i posiada mocowanie bagnetowe. Przewody są Durable z włókna szklanego i pokryte wytrzymałą osłoną ze stali nierdzewnej. Ten platynowy termometr rezystancyjny umożliwia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest termometr Resistance typu Bayonet Platinum?. Czujniki Pt100 są wyposażone w regulowane gwintowane sprężyny ze stali nierdzewnej o długości 250 mm z rowkową nasadką bagnetową. Śruby bagnetowe wzdłuż tej sprężyny pozwalają na regulację zanurzeniowej długości sondy czujnika. Po zamontowaniu nasadka bagnetowa jest przymocowana do złącza bagnetowego (które należy zakupić oddzielnie, aby czujnik temperatury był pewnie zamocowany w zagłębieniu. Drugi koniec sondy zakończony jest 3 izolowanymi ogonami drutów, które są podłączone do urządzenia do pomiaru temperatury. Charakterystyka i zalety. Element czujnikowy o wysokiej stabilności o dokładności IEC 60751 Klasa B dokładność/tolerancja Regulowana złączka bagnetowa Sztywna osłona ze stali nierdzewnej o średnicy 6 mm odporna na korozję, chroniąca element czujnikowy Przewody o Durable z 3 przewody odprowadzeń zapewniają dokładny odczyt. Zastosowania. Te bagnetowe czujniki PRT są przeznaczone do bezpośredniej instalacji w procesie. Mocowanie bagnetowe jest odpowiednie do zastosowań, w których końcówka sondy jest montowana bezpośrednio w wywierconym otworze lub wgłębieniu w maszynie. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
