Termopara typ PT 100, ‑50C do +250C 35mm kabel 1m, Stal nierdzewna

Typ termopary = PT 100
Średnica sondy = 6mm
Długość sondy = 35mm
Materiał sondy = Stal nierdzewna
Typ zakończenia = Żyła przewodu
Długość kabla = 1m

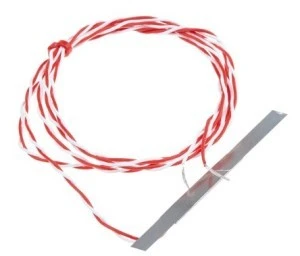

RS Pro 2-żyłowy czujnik z osłoną stalową Pt100 PRT. Od RS Pro wysokiej jakości i niezawodny Pt100 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury oporności). Ten Pt100 RTD posiada element czujnikowy umieszczony w płaskiej powłoce ze stali nierdzewnej, który umożliwia pomiar temperatury na powierzchniach. Dwa skręcone przewody są izolowane Durable i Elastyczne Teflon. Ten platynowy termometr rezystancyjny umożliwia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest czujnik osłonięty wykonany ze stali nierdzewnej Pt100?. Czujnik w osłonie ze stali nierdzewnej Pt100 jest przeznaczony do pomiaru temperatury na powierzchniach. Element czujnika temperatury jest osadzony w osłonie ze stali nierdzewnej za pomocą płaskiej powierzchni czujnikowej przymocowanej do powierzchni nakładania. Drugi koniec czujnika jest zakończony 2-żyłowym drutem, który jest podłączony do urządzenia do pomiaru temperatury. Charakterystyka i zalety. Wysoka stabilność element czujnikowy z precyzyjnym wyjściem IEC 60751 Klasa B dokładność/tolerancja, oczekiwana tolerancja integralnego PT100 z przewodnikiem wynosi E = (0.75 +0.005*l t tno tw. Od t.), a l t l jest wartością bezwzględną temperatury. Na przykład, gdy t = 0, E = 0,75°C, gdy t=100, E=1,25°C) płaskownika ze stali nierdzewnej do ochrony elementu czujnika i. pomiar temperatury powierzchni zakres pomiaru temperatury od -50 do +250°C. izolowane teflonem przewody do izolacji termicznej i elektrycznej, wytrzymałości na uderzenia i ochrony przed wilgocią, korozją i środkami ściernymi nawet w ekstremalnych temperaturach. Zastosowania. Te osłonięte ze stali nierdzewnej czujniki powierzchniowe PRT o zwartej i uniwersalnej konstrukcji nadają się do stosowania w szerokim zakresie zastosowań, w tym:. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
