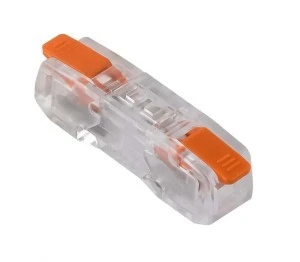

Szybkozłączka z dźwignią przelotowa 2x 0,2-2,5mm2 przezroczysta E.4194/1
Szybkozłączka przelotowa E.4194/1 to dwustronne złącze elektryczne przeznaczone do szybkiego łączenia przewodów sztywnych i elastycznych w instalacjach niskonapięciowych. Korpus transparentny z dźwigniami blokującymi umożliwia wizualną kontrolę połączenia i montaż bez użycia narzędzi.
- Typ: szybkozłączka przelotowa, 2 zaciski (dwa przewody przechodzące)
- Symbol: E.4194/1
- Zakres przekrojów przewodów: 0,2–2,5 mm? (przewody sztywne i wielożyłowe)
- Przewody elastyczne z końcówką tulejkową: 0,2–1,5 mm?
- Prąd znamionowy: 24 A
- Napięcie znamionowe: 450 V
- Temperatura pracy: -40°C do +85°C
- Konstrukcja: przezroczysty korpus z pomarańczowymi dźwigniami blokującymi; montaż bez lutowania
- Wymiary (HxSxD): 11,2 × 9,2 × 38,6 mm
- Masa: 3,7 g
- Obsługa przewodów: przewody sztywne (drut), przewody wielożyłowe, przewody elastyczne (linka)
- Mechanizm połączenia: wprowadzenie odizolowanego przewodu i zamknięcie dźwigni; dostęp do wzrokowej inspekcji styku
- Warunki przechowywania: suche miejsce, ochrona przed długotrwałym nasłonecznieniem i wilgocią
- Zastosowanie w instalacjach niskonapięciowych: rozdzielnice, obwody oświetleniowe, szafy sterownicze i automatyka przemysłowa
- Połączenia tymczasowe i stałe w urządzeniach elektrycznych oraz instalacjach budynkowych wymagających szybkiego montażu i kontroli wizualnej
- Montaż przewodów z końcówkami tulejkowymi oraz przewodów sztywnych bez konieczności lutowania
- Warunki instalacji: obwód odłączony od zasilania, prawidłowo odizolowane końcówki przewodów, montaż przez osobę posiadającą kwalifikacje elektryczne
- Producent: PAWBOL S.A., siedziba firmy w Zatorze
