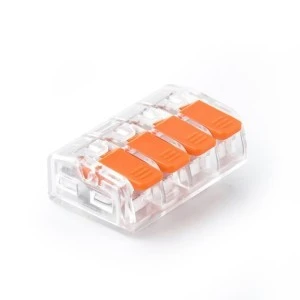

Szybkozłączka z dźwignią 4x 0,2-4,0mm2 przezroczysta E.4192T /100szt./
Szybkozłączka dźwigniowa E.4192T przeznaczona do szybkiego łączenia przewodów niskiego napięcia bez użycia lutowania. Czterozaciskowa konstrukcja umożliwia łączenie przewodów sztywnych i wielożyłowych w instalacjach elektrycznych oraz aplikacjach automatyki.
Cechy techniczne
- Symbol: E.4192T; typ: szybkozłączka z dźwignią, 4 zaciski
- Zakres przekrojów przewodów: 0,2–4,0 mm? (drut); 0,2–2,5 mm? (przewód elastyczny z końcówką tulejkową)
- Prąd znamionowy: 32 A; napięcie znamionowe: 450 V
- Materiał i wygląd: obudowa przezroczysta, dźwigienki pomarańczowe; dźwignie blokujące
- Wymiary (HxWxL): 10,8 × 28,1 × 19,2 mm; masa: 5,6 g
- Długość odizolowania przewodu: 11 mm
- Temperatura pracy: -40 °C do +85 °C
- Montaż bez lutowania — po wprowadzeniu przewodu dźwignię zamyka się, tworząc połączenie mechaniczne przewodu z zaciskiem
Zastosowanie produktu
- Łączenia w instalacjach niskiego napięcia: rozdzielnice, obwody oświetleniowe, panele sterownicze i układy automatyki
- Połączenia pomiędzy przewodami sztywnymi (drut) i elastycznymi (wielodrutowymi) z użyciem tulejek
- Zastosowania warsztatowe i serwisowe — szybkie modyfikacje i naprawy instalacji bez narzędzi lutowniczych
- Wskazówki montażowe: przed instalacją odłączyć zasilanie, usunąć izolację do 11 mm, wprowadzić przewód do otworu i zamknąć dźwignię; sprawdzić połączenie przez delikatne pociągnięcie kabla
- Ograniczenia stosowania: wyłącznie do instalacji niskiego napięcia; instalację powinien wykonać wykwalifikowany specjalista; nie stosować uszkodzonych łączników ani przewodów
