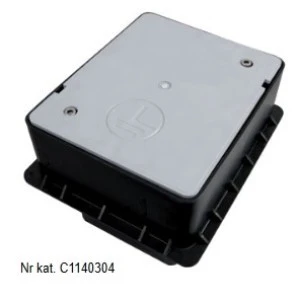

Studzienka kontrolno - pomiarowa plastik z pojemnikiem na protokół C1140304
Studzienka kontrolno-pomiarowa C1140304 przeznaczona do zabezpieczenia połączenia kontrolnego uziom–przewód uziemiający oraz do wykonywania pomiarów rezystancji uziemień; konstrukcja z tworzywa sztucznego z pokrywą wzmocnioną włóknem szklanym i wbudowanym pojemnikiem na protokół.
Cechy techniczne
- Numer katalogowy: C1140304
- Materiał korpusu: tworzywo sztuczne; pokrywa: wzmocniona włóknem szklanym
- Wymiary: długość 260 mm × szerokość 215 mm × wysokość 210 mm; głębokość użytkowa 110 mm
- Pojemnik na protokół zintegrowany z wnętrzem studzienki
- Zakres temperatur pracy: dolna część: -10°C do +90°C; górna część (pokrywa): -50°C do +100°C
- Wytrzymałość obciążeniowa: dolna część: 5 kg; górna część: 20 000 kg
- Funkcje: zabezpieczenie połączeń kontrolnych uziom–przewód oraz dostęp serwisowy do pomiarów rezystancji uziemień
Zastosowanie
- Punkty pomiarowe uziemień w instalacjach odgromowych i systemach ochrony przeciwporażeniowej
- Montaż na powierzchniach utwardzonych i terenach zielonych
- Model przystosowany do obkładania kostką brukową — stosowany przy chodnikach, podjazdach i miejscach z nawierzchnią z kostki
- Dostęp serwisowy dla pomiarów rezystancji uziemień i kontroli połączeń uziomowych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy studzienka C1140304 nadaje się do montażu w miejscach narażonych na ruch kołowy?
Tak. Górna część studzienki (pokrywa) ma deklarowaną wytrzymałość obciążeniową do 20 000 kg, co pozwala na instalację w powierzchniach utwardzonych narażonych na obciążenia kołowe; montaż należy wykonywać zgodnie z projektem nawierzchni i zasadami zabudowy elementów osłonowych.
- Jakie są dopuszczalne temperatury pracy studzienki C1140304?
Dolna część: od -10°C do +90°C; górna część (pokrywa): od -50°C do +100°C. Należy uwzględnić te zakresy przy doborze lokalizacji i pracach montażowych.
