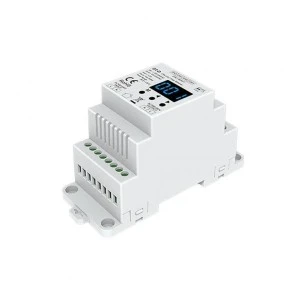

Odbiornik dedykowany do kontroli nad żarówkami LED przeznaczonymi na napięcie 230VAC (np. ściemniane żarówki LED). Urządzenie odbiorcze DT-D pozwala na dostęp do jednego wyjścia do którego możemy podłączyć maksymalnie instalację o łącznej obciążalności nie przekraczającej 200W, wykorzystując przy tym wejście dla systemu sterowania DALI. Podłączone oświetlenie może być swobodnie ściemniane / rozjaśniane za pomocą części triakowej znajdującej się w urządzeniu. Urządzenie DT-D cechuje się dwoma trybami płynnego ściemniania - ściemnianiem wykorzystującym odwróconą fazę oraz fazę do przodu charakteryzującą się wykorzystaniem krawędzi napływu prądu. Nadrzędną formą komunikacji odbiornika DT-D jest przewodowe podłączenie do magistrali bazującej na sieci DALI.
Zastosowanie do instalacji:
- DALI - jednokolorowe
- 230VAC - ściemnialne żarówki LED przeznaczone na napięcie 230VAC
Cechy odbiornika DT-D
- Dedykowany dla ściemnialnych żarówek led 230VAC
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Płynna praca ściemniania w zakresie 0-100%
- Obudowa przeznaczona do montażu na szynę DIN
- Dwa tryby ściemniania - ściemnianie z odwróconą fazą oraz fazą do przodu
- Jeden kanał do wykorzystania
- Tryb pracy DT4
Parametry techniczne
| Typ urządzenia |
kontroler DALI |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
triakowe |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
moc wyjściowa - 200W |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
dwukierunkowa |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Krzywa ściemniania |
liniowa / logarytmiczna (możliwość wyboru) |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Współpraca z systemami zewnętrznymi |
intrerfejs DALI Bus Standard: IEC 62386-102, 207 |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
szyna DIN (th35) |
| Zabezpieczenia |
termiczne |
| Wymiary |
188 x 47 x 23 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD |
| Gwarancja producenta |
60 miesięcy |
