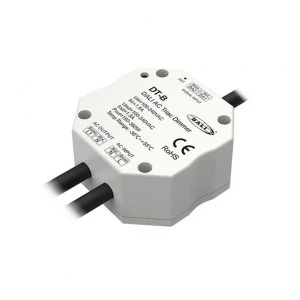

Odbiornik dedykowany do kontroli nad żarówkami LED przeznaczonymi na napięcie 230VAC (np. ściemniane żarówki LED). Urządzenie odbiorcze DT-B pozwala na dostęp do jednego wyjścia do którego możemy podłączyć maksymalnie instalację o łącznej obciążalności nie przekraczającej 200W, wykorzystując przy tym wejście dla systemu sterowania DALI. Podłączone oświetlenie może być swobodnie ściemniane / rozjaśniane za pomocą części triakowej znajdującej się w urządzeniu. Odbiornik DT-B cechuje się trybem ściemniania wykorzystującym odwróconą fazę, która bazuje na opadadającej krawędzi fazy. Nadrzędną formą komunikacji odbiornika DT-B jest przewodowe podłączenie do magistrali bazującej na sieci DALI.
Zastosowanie do instalacji:
- DALI - jednokolorowe
- 230VAC - ściemnialne żarówki LED przeznaczone na napięcie 230VAC
Cechy odbiornika DT-B
- Dedykowany dla ściemnialnych żarówek led 230VAC
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Płynna praca ściemniania w zakresie 0-100%
- Montaż do standardowej puszki fi60
- Ściemnianie wykorzystujące odwórconą fazę
- Jeden kanał do wykorzystania
- Tryb pracy DT4
Parametry techniczne
| Typ urządzenia |
kontroler DALI |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
triakowe |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
moc wyjściowa - 200W |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
dwukierunkowa |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Współpraca z systemami zewnętrznymi |
intrerfejs DALI Bus Standard: IEC 62386-101, 102, 205 (DALI2) |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
podtynkowo (standardowa puszka fi60) |
| Zabezpieczenia |
przeciążeniowe / termiczne |
| Wymiary |
fi52 mm*26 mm |
| Deklaracje i normy bezpieczeństwa |
CE, RoHs |
| Gwarancja producenta |
60 miesięcy |
