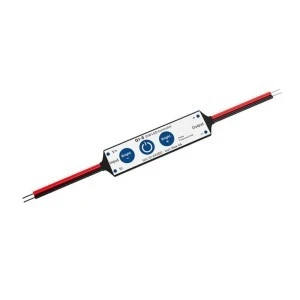

Ściemniacz do LED o minimalistycznych gabartyach umożliwiający dostęp do jednokolorowej instalacji LED składającej się np. z taśmy LED monochromatycznej. Sterownik Q1-S charakteryzuje się możliwością ściemniania oraz rozjaśniania podłączonego oświetlenia LED z poziomu niewielkich przycisków znajdujących się na obudowie ściemniacza LED. Dzięki niewielkiemu wymiarowi produkt może zostać stosowany np. w profilach aluminiowych. Ściemniacz led łączymy przewodowo z oświetleniem LED. Ściemniacz Q1-S cechuje się napięciem wejściowym rzędu 12-24V oraz mocą wyjściowa rzędu 4A.
Zastosowanie do instalacji:
- MONO - jednokolorowych
Cechy ściemniacza Q1-S:
- Dedykowany dla monochromatycznego oświetlenia LED
- Brak konieczności stosowania komplementarnych urządzeń (autonomiczne działanie)
- Płynna praca sygnału PWM nie męcząca naszego wzroku (1024 poziomów ściemniania w zakresie 0-100%)
- Częstotliwość PWM dla sterownika LED - 750Hz
- Dodatkowe zabezpieczenia - odwrócona polaryzacja, zwarciowe, termiczne
- Wykres ściemniania - logarytmiczny
Parametry techniczne
| Typ urządzenia |
autonomiczny |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
przewodowo |
| Ilość obsługiwanych stref/kanałów |
1 strefa |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
4A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
750Hz |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Krzywa ściemniania |
liniowa |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Zabezpieczenia |
odwrócona polaryzacja / termiczne |
| Wymiary |
60 x 12,5 x 5 mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD |
| Gwarancja producenta |
60 miesięcy |
