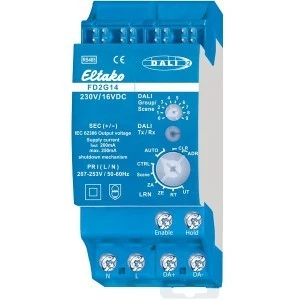

Brama DALI-2, dwukierunkowa. Straty w trybie czuwania wynoszą tylko 1 wat. Certyfikat DALI-2. DALI-2 to najnowsza generacja standardu DALI z rozszerzonym zakresem funkcji. Urządzenia DALI-2 obsługują również wszystkie dotychczasowe funkcje DALI, dzięki czemu są kompatybilne wstecznie. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 2 jednostki podziałowe = 36 mm szerokości, 58 mm głębokości. Podłączenie do magistrali ELTAKO-RS485. Okablowanie poprzeczne tylko magistrala z zworką. Praca w połączeniu z FAM14. Napięcie zasilania 230 V/50 Hz na zaciskach N i L. Na zaciskach DA +/- dostarczane jest napięcie zgodne z normą IEC 62386 dla urządzeń DALI. Prąd wyjściowy 200 mA/maks. 250 mA. Czas rozruchu po włączeniu maks. 250 ms. W przypadku zwarcia zasilacz wyłącza napięcie zasilania. Dostępny jest mechanizm cyklicznych prób włączenia. Biorąc pod uwagę prąd wyjściowy, w FD2G14 można obsługiwać do 64 urządzeń DALI i DALI-2 oraz 64 czujniki DALI-2. Za pomocą bramki FD2G14 sterowane są urządzenia DALI za pomocą telegramów czujników EnOcean. Można sterować grupami 0-15, a także wysyłać polecenie rozgłoszeniowe. Ponadto można sterować scenami DALI 0-15. Instalacje DALI, które mają być w całości sterowane za pomocą FD2G14, muszą być skonfigurowane w grupach 0-15. Analiza czujników DALI-2 może być konfigurowana i aktywowana za pomocą PCT14. Komunikaty zdarzeń DALI-2 mogą być interpretowane i wysyłane na magistralę RS485 za pomocą zacisku Hold. Umożliwia to wysyłanie danych za pomocą FTD14 do sieci radiowej Enocean. FD2G14 zapisuje wewnętrznie wartość ściemniania dla każdej z grup 0-15 i udostępnia tę wartość jako informację zwrotną. Generowane są przy tym telegramy zwrotne. FD2G14 zajmuje 16 adresów urządzeń BR14. Informacje zwrotne adresów urządzeń odpowiadają w porządku rosnącym wartościom ściemniania grup DALI 0-15. Informacje zwrotne można indywidualnie dla każdej grupy przełączać za pomocą PCT14 z telegramu wartości ściemniania (%) na telegram przycisku (włącz/wyłącz). W ten sposób za pomocą sygnałów zwrotnych można sterować aktuatorami BR14. FD2G14 pełni funkcję magistrali DALI i zasilacza DALI. Za pomocą przełączników obrotowych można zaprogramować tylko przyciski dla grup 0-8 i scen DALI 0-9. Telegramy sterujące dla grup 9-15 i scen 10-15 są możliwe tylko poprzez wpisy w PCT14. Od tygodnia produkcyjnego 30/19 FD2G14 może być używany jako urządzenie jednokanałowe FD2G14-Broadcast, co jest ustalane podczas przypisywania adresu urządzenia. Uwaga: przy ręcznym programowaniu w FD2G14 przyciski radiowe wymagają zawsze podwójnego kliknięcia! W przypadku CLR wystarczy jedno kliknięcie. Przycisk kierunkowy lub przycisk uniwersalny o tym samym identyfikatorze i tym samym przycisku nie może być wielokrotnie programowany w różnych grupach. Zawsze obowiązuje ostatnio wybrana grupa. Przycisk może więc przełączać tylko jedną grupę lub wszystkie grupy za pomocą funkcji Broadcast. W każdej grupie można również zaprogramować FBH. W przypadku ręcznego programowania działa on zawsze niezależnie od jasności. Za pomocą PCT14 można również ustawić próg jasności. Dla FBH wszystkich grup można wspólnie ustawić czas opóźnienia wyłączenia po braku ruchu w minutach (1..60). Domyślnie jest to 3 minuty.
