W asortymencie ML System znajduje się szeroki wybór rozdzielnic, które umożliwiają w sposób bezpieczny, optymalny i zgodny z normami podłączenie instalacji fotowoltaicznej do sieci energetycznej.
Rozdzielnice ML System są w pełni okablowane i wyposażone w ochronę przepięciową, a także ochronę przed skutkami zwarć i przeciążeń.

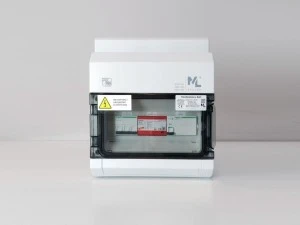

Rozdzielnica AC TYP53 - RAC53/3F/B25A/T1+T2/RCD/UV
Zestaw urządzeń z ochroną przed przepięciami po stronie AC do zastosowań zewnętrznych.
Rozdzielnica z ochroną przepięciową T1+T2 oraz zabezpieczeniami nadprądowymi do stosowania wewnątrz i na zewnątrz pomieszczeń - odporność na UV.
Wyprowadzenia przewodów realizowane przez złączki listwowe.
Zabezpieczenie nadprądowe Schneider K60N-B25-3 wraz z zabezpieczeniem różnicowoprądowym 4p 300mA typ A - zalecane do mikroinwerterów.
|
Obudowa - parametry elektryczne i mechaniczne
|
| Producent/Model |
Hensel/KV PC 8112G |
| Wersja |
Customized ML SYSTEM |
| Wymiary |
295x333x129 [mm] |
| Stopień ochrony |
IP65 |
| Wytrzymałość udarowa |
IK08 |
| Napięcie izolacji (Ui) |
1000AC/1500DC |
| Materiał obudowy |
PC (poliwęglan) |
| Odporność na UV |
Odporne na UV |
|
Parametry ogranicznika przepięć DC
|
| Producent/Model |
DEHN DSH TNS 255 |
| Wersja |
941 400 |
| Ochrona |
Typ1 + Typ2 |
| Napięcie znamionowe AC UN |
230/400V |
| Poziom ochrony UP |
<1,5kV |
| Czas zadziałania tA |
≤25ns |
| Max prąd wyładowczy IMAX |
50kA |
| Zakres temperatury pracy TU |
-40°C ... +80°C |
Co wyróżnia rozdzielnice ML System:
- Eliminacja zagrożenia pożarowego instalacji PV (brak połączeń poprzez panelowe złączki MC4)
- Komponenty najwyżej jakości (Producenci: DEHN, Schneider, Hensel, Spelsberg, Legrand, Phoenix Contact, Wago)
- Jednoznaczna identyfikacja (znaki ostrzegawcze o obecności napięcia AC/DC)
- Bezpieczeństwo (ostrożne podejście do stosowania podstaw bezpiecznikowych)
- Kontrola jakości
- Znak CE oraz deklaracja zgodności
Komponenty wysokiej jakości i stosowane normy producenckie to gwarancja pełnej ochrony.
