Puszka łączeniowa Ex przeciwwybuchowa z poliestru A02B1 PL28 ‑T6 IP66, strefa 1,21 oraz 2,22, ATEX

A02B1 PL28-T6

Przeznaczenie dla stref: II 2G Ex eb IIC T6 Gb, II 2D Ex tb IIIC T85*C Db
Stopień szczelności : IP 66
Temp. otoczenia : -20*C <= Ta <= + 40*C
Napięcie znamionowe : 500 V
Obciążenie znamionowe : 1,5mm2:10A ; 2,5mm2:16A ; 4mm2:20A
Materiał obudowy: GRP
Kolor RAL 9005 - czarny
Wymiary (s × w × g ) : 122 × 120 × 90mm
Wymiary z wpustami (s × w × g ) : 132 × 180 × 90mm
Otwory montażowe / rozstaw 4 × FI6,6 / 106 × 82mm
Złącza: Technika śrubowa
4 szt. 2 × 4mm2 szary [ 1, 2, 3, 4 ]
2 szt. 2 × 4mm2 żółto-zielony [ PE ]
Dławiki:
4 sztuki M25 ( 10-17mm ) - 2 x góra, 2 x dół
Zaślepki:
2 sztuki M25 - lewa, prawa, 1 zaślepka luzem

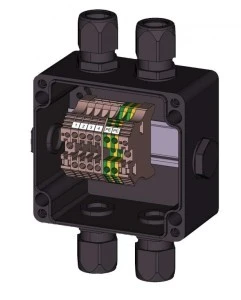

* Zdjęcie poglądowe
