Piec akumulacyjny 3kW 230 400V DOA 30/e.v42

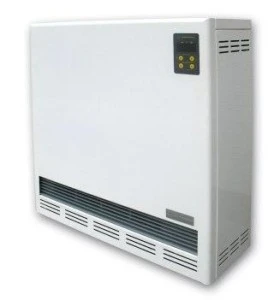

Ogrzewacz akumulacyjny dynamiczny Elektrotermia DOA 30/E.V42

Ogrzewacz akumulacyjny z dynamicznym rozładowaniem o mocy 3kW i blokiem cegieł magnetytowych. Ogrzewacz wyposażony w wentylator, za pomocą którego ciepło oddawane jest do otoczenia. Blok magnetytowy ładuje się przez kilka godzin (zwykle w tzw. taryfie niskiej 8 godzin w nocy oraz 2 w dzień), a następnie oddaje zgromadzone ciepło w ciągu dnia poprzez wydmuch powietrza. Wbudowany zegar czasu rzeczywistego umożliwia zaprogramowanie czasów poboru prądu do ładowania wkładów (nagrzewania wnętrza ogrzewacza) w godzinach II taryfy bez konieczności podłączenia ogrzewacza do obwodu zasilania sterowanego zewnętrznym zegarem taryfowym ( prosta instalacja za pomocą jednego przewodu zasilającego).

Urządzenia wyposażone są w wyświetlacz z możliwością zaprogramowania parametrów:

Włączanie i wyłączanie ogrzewacza. Włączenie lub wyłączenie funkcji sterownika pogodowego (wymagany czujnik CTZ/P lub CTZ). Ustawianie żądanej temperatury. Programowanie dobowych zmian (obniżek temperatury). Ustawianie stopnia naładowania ogrzewacza. Włączanie dogrzewania pomieszczenia (poza tańszą taryfą). Programowanie zegara sterującego.

Opakowanie zawiera:

• komplet cegieł
• moduł podłączenia czujników przewodowych (zamontowany w ogrzewaczu)
• wbudowany czujnik temperatury CD
• ogrzewacz akumulacyjny
• instrukcje
• kartę gwarancyjną

Ważne: Ze względu na ciężar kształtek (cegieł) magnetytowych bloku akumulacyjnego ogrzewacza, transportowany jest on w dwóch częściach:

• Obudowa ogrzewacza, skręcona, w pełni wyposażona
• Blok akumulacyjny w formie kilku standardowych pakietów z odpowiednią dla danego modelu ilością kształtek (cegieł) magnetytowych.

Cechy:

• wbudowany zegar czasu rzeczywistego - programowanie godzin pracy dla "II taryfy"
• wbudowany układ przenoszenia mocy "stycznik"
• bezprzewodowy pomiar temperatury pokojowej (opcja dodatkowa, asortyment do wyboru z menu rozwijalnego)
• bezprzewodowy pomiar temperatury zewnętrznej dla wbudowanego sterownika pogodowego (opcja dodatkowa, asortyment do wyboru z menu rozwijalnego)
• wbudowany w każdym modelu sterownik pogodowy, dzięki któremu ogrzewacz staje się praktycznie bezobsługowy oraz maksymalnie efektywny i oszczędny w użytkowaniu
• programowanie oczekiwanej w pomieszczeniu temperatury w wybranych godzinach w ciągu doby - programator dobowy
• funkcja dogrzewania - niezależne dogrzewanie z pełną lub niepełną mocą grzałek poza godzinami ładowania
• automatyczna funkcja antyzamarzaniowa
• wyświetlacz z regulacją jasności i automatycznym wygaszeniem
• okres gwarancji -24 miesiące na ogrzewacz, sterownik oraz 60 miesięcy na grzałki elektryczne
• sterownik elektroniczny - wbudowany sterownik pogodowy, zegar, regulator temperatury, stycznik
• duża masa bloku grzewczego - porównując urządzenia różnych producentów warto zwrócić uwagę na ciężar ogrzewacza oraz ciężar wkładu akumulacyjnego ponieważ waga cegieł jest bezpośrednio związana z pojemnością cieplną. Nie zawsze urządzenia o tej samej mocy i zbliżonych wymiarach mają taką sama pojemność cieplną.
• bezpieczny - posiada znak bezpieczeństwa, wyposażony w termostat oraz ogranicznik temperatury
• efektywny - możliwość utrzymania temperatury na stałym poziomie, materiał bloku ceramicznego najwyższej jakości (posiadający dużą pojemność cieplną)
• wentylator promieniowy - wydajny i cichy
• ekonomiczny - wykorzystanie taniej "taryfy niskiej" do ładowania
• łatwy w transporcie - rozbieralny
• solidny - grzałki elektryczne rurkowe wykonane w oparciu o technologię i materiał firmy KANTHAL
• prosty serwis dzięki możliwości rozebrania od przodu - możliwość montażu pod parapetem
• nowoczesne wzornictwo, kolor - biel europejska, możliwość zamówienia dowolnego koloru z palety RAL

Parametry:

Typ	DOA 30 E.V42
Moc przyłączeniowa	3000 W
Znamionowe napięcie zasilania ogrzewacza, możliwy sposób podłączenia	3/N/PE 400V ~
Elementy grzejne: ilość, moc, napięcie zasilania	6 x 500W, 230V~
Znamionowy prąd elementów grzejnych	13,2A (6 x 2,2A)
Wymiary [mm] długość/wysokość/głębokość	840/705/265
Masa całkowita zmontowanego ogrzewacza [kg]	~166
Masa wkładu magnetytowego [kg]	~122
Ilość i typy kształtek magnetytowych w wyposażeniu modelu [szt.]	18 - typ MK2, 3 - typ MD1
Ilość i typy standardowych pakietów z kształtkami magnetytowymi, skompletowanych w dostawie [szt.]	6 - typ D, 1 - typ E
Znamionowy czas ładowania w ciągu doby [h]	8 (+2)
Ładunek znamionowy energii na dobę [kWh]	24 (+6)
Kubatura ogrzewanych pomieszczeń [m3]	~45
Ogrzewacz wykonany w klasie I ochronności	Tak

*Wymiar głębokości nie uwzględnia listwy dystansowej.

Ogrzewacze akumulacyjne produkcji Elektrotermii typu DOA, modele 20/E, DOA 30/E, DOA 40/E, DOA 50/E spełniają wymagania Rozporządzenia Komisji (UE) 2015/1188 z dnia 28 kwietnia 2015 r. w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu dla miejscowych ogrzewaczy pomieszczeń.

Parametry i cechy zgodności sezonowej efektywności energetycznej ogrzewania pomieszczeń przez ogrzewacze akumulacyjne typu DOA, model 20 /E,

Identyfikator modelu	DOA 30 /E
Moc cieplna
Nominalna moc cieplna Pnom, [kW]	3,0
Minimalna moc cieplna Pmin, [kW]	nd.
Maksymalna stała moc cieplna Pmax c, [kW]	3,0
Zużycie energii elektrycznej na potrzeby własne
Przy nominalnej mocy cieplnej, el max[kW]	3,015
W trybie czuwania, el sb [kW]	< 0,0005
Sposób doprowadzania ciepła
elektroniczny regulator doprowadzania ciepła z pomiarem temperatury na zewnątrz	tak
moc cieplna regulowana wentylatorem	tak
Regulacja temperatury w pomieszczeniu
elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym	tak

Dla dokładniejszego pomiaru temperatury pomieszczenia niezbędne jest zastosowanie czujnika temperatury CTP/P lub zestawu ELT04

Wymogi montażowo-instalacyjne:

• Instalacja elektryczna, montaż, pierwsze uruchomienie oraz konserwacja i naprawy ogrzewacza mogą być wykonywane jedynie przez fachowy personel - uprawnionego Instalatora lub Serwisanta bądź innego wykwalifikowanego elektryka w oparciu o niniejszą instrukcję.
• Po wykonaniu podłączenia przewodów zasilających, jeszcze przed dokończeniem montażu mechanicznego i uruchomieniem, należy sprawdzić skuteczność ochrony przeciwporażeniowej.
• Ogrzewacz nie jest wyposażony w przewód zasilający nieodłączalny z wtyczką w związku z tym wymagane jest, aby w doprowadzonej stałej instalacji elektrycznej znajdowały się środki odłączające, umieszczone tam zgodnie z przepisami dotyczącymi takiej instalacji.
• Ogrzewacz należy ustawić z dala od zlewozmywaków, wanien, lodówek i zamrażarek. Minimalna odległość góry ogrzewacza i jego ścian bocznych, jaką należy zachować od innych przedmiotów, wynosi 15 cm. W przypadku ustawienia ogrzewacza bezpośrednio przy ścianie należy bezwzględnie pamiętać o listwach dystansowych, których zabrania się odkręcać. Wszelkiego rodzaju przedmioty powinny znajdować się w odległości co najmniej 30 cm od kratki wylotowej powietrza. Odległość ta jest ze względów bezpieczeństwa szczególnie istotna dla dywanów lub wykładzin tekstylnych z długim włosem, firanek itp.
• Dla zachowania stateczności niezbędne jest, aby ogrzewacz był ustawiony na poziomej i twardej powierzchni Należy unikać nierównych powierzchni takich, jakie mogą powstawać, gdy dywan lub płytki częściowo wchodzą pod ogrzewacz.
• Odradza się ustawienie ogrzewacza na powierzchni podatnej na wypłowienie.

Montaż ogrzewacza jest opisany w instrukcji obsługi.
