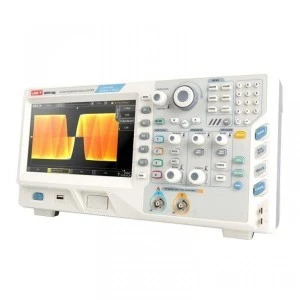

Oscyloskop UT‑UPO3152E z wyświetlaczem wykonanym w technologii Ultra Phosphor 2x150MHz 8 cali TFT 800x480
- Producent:UNI-T
- Indeks producenta:UT-UPO3152E
- Indeks TIM:0001-00013-55167
- Kategoria:Oscyloskopy i akcesoria
- Ocena:
Cena:
UPO3152E oscyloskop 2 x 150MHz Ultra Phosphor
UPO3152E to dwukanałowy oscyloskop cyfrowy produkcji Uni-t. Oscyloskop UPO3152E wyposażony jest w technologię wyświetlania Ultra Phosphor realizującą funkcję do 256 poziomów intensywności wyświetlania będącą nawiązaniem do oscyloskopów analogowych (luminofor). Każdy z kanałów wejściowych oscyloskopów ma pasmo 150MHz. Częstotliwość próbkowania przetwornika do 2,5GSa/s, długość rekordu pamięci do 70M próbek, bardzo duża szybkość odświeżania do 200 000 przebiegów/sekundę spełnią wymagania stawiane przez najbardziej wymagających użytkowników.
dane techniczne:
-
oscyloskop cyfrowy UPO3152E produkcji Uni-t
-
liczba kanałów wejściowych: 2
-
szerokość pasma: 150MHz
-
technologia Ultra Phosphor
> do 256 poziomów wyświetlania intensywności
> wyświetlanie wielopoziomowej gradacji intensywności -
próbkowanie w czasie rzeczywistym: 2,5GSa/s
-
długość rekordu pamięci: 70Mpts
-
szybkość odświeżania przebiegów: 200 000 wfms / s
-
analiza danych magistali szeregowych: USB, RS232 / UART, I2C, SPI, CAN, LIN
-
duży kolorowy wyświetlacz LCD typu TFT o przekątnej 8 cali i rozdzielczości 800x480
Osoby zainteresowane szczegółową specyfikacją i funkcjonalnością oscyloskopu UPO3152E zachęcamy do zapoznania się z poniższymi instrukcjami, gdzie w przejrzysty i graficzny sposób zostały przedstawione:
|
specyfikacja |
|
|
model |
oscyloskop cyfrowy UPO3152E |
|
szerokość pasma |
150MHz |
|
liczba kanałów wejściowych |
4 |
|
próbkowanie |
2,5GS/s jeden kanał |
|
długość rekordu pamięci |
każdy kanał: auto, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts możliwość wyboru (4 kanały równocześnie wykorzystane) |
|
częstotliwość odświeżania przebiegu |
200 000 przebiegów na sekundę |
|
zakres regulacji podstawy czasu |
2ns / div ~ 40s / div (częstotliwość próbkowania w czasie rzeczywistym, wyświetlanie głębokości pamięci) |
|
impedancja wejściowa |
(1M?±1%) II (18pF±3pF) |
|
zakres regulacji czułości napięciowej |
1mV/działkę~20V/działkę (1M?) |
|
dokładność podstawy czasu |
<5mV: ±3%, ?5mV: ±2% |
|
rekorder – nagrywanie przebiegów |
pojedynczy kanał: 100 000 klatek |
|
typu wyzwalania |
Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
|
dekodowanie magistral szeregowych |
RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
|
operacje matematyczne |
A+B, A-B, AxB, A/B, FFT, edytowalne zaawansowane i logiczne operacje |
|
pomiary automatyczne |
Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, 34 parameters in total |
|
wyświetlanie pomiarów |
5 typów |
|
pomiary statystyczne |
średnia, max, min, odchylenie standardowe i liczba pomiarów |
|
licznik częstotliwości |
6 cyfrowy |
|
interfejsy |
standard: USB Host, USB Device, LAN, EXT Trig, wyjście AUX (Trig Out, Pass / Fail) |
|
ogólna charakterystyka |
|
|
zasilanie |
100V~240V ACrms, 50Hz/60Hz |
|
wyświetlacz |
8 calowy wyświetlacz LCD z matrycą TFT , o rozdzielczości WVGA 800 x 480 |
|
kolor obudowy |
biały z szarym |
|
waga |
4,2kg |
|
wymiary |
370mm x 195mm x 125mm |
|
wyposażenie |
sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt. przewód zasilający - 1szt. przewód USB - 1szt. płyta CD z oprogramowaniem – 1szt. |
|
opakowanie |
opakowanie kartonowe |
zestaw zawiera:
-
oscyloskop UPO3152E
-
sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt.
-
przewód zasilający - 1szt.
-
przewód USB - 1szt.
-
płyta CD z oprogramowaniem – 1szt.
