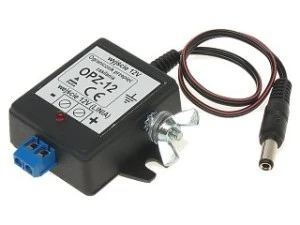

Ogranicznik przepięć zasilania 1‑kanałowy 12VDC max. 15VDC 1A 5kA OPZ‑12

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Ogranicznik przepięć OPZ-12 skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. Urządzenie zabezpiecza przed uszkodzeniem zasilaczy impulsowych, oraz przed przepięciami w linii energetycznej. OPZ-12 jest urządzeniem biernym nie wymagającym zasilania. UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: OPZ-12 nie jest symetryczny posiada przewód z wtykiem zasilającym do którego podłączamy chronione urządzenie "wyjście 12V". Natomiast zaciski przyłączeniowe "wejście 12V(LINIA)" łączymy z linią przesyłową zasilania, na której może wystąpić przepięcie. Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) i (-). Nieprawidłowe połączenie może spowodować uszkodzenie kamery. Urządzenie posiada diodę LED informującą o prawidłowym podłączeniu napięcia zasilania. Prac połączeniowych nie można wykonywać w czasie burzy. OPZ-12 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. SPECYFIKACJA Napięcie znamionowe: 12 V DC Największe stałe napięcie pracy: 15 V DC Prąd znamionowy: 1 A Maksymalny prąd wyładowczy: 5 kA (8/20µs) Poziom ochrony: 700 V (8/20µs) Uziemienie: pośrednie, przez śrubę uziemiającą Typ złącza wejścia: listwa zaciskowa Typ złącza wyjścia: przewód z wtykiem zasilania 2.1/5.5mm 30 cm Waga: 0.05 kg Wymiary: 68 x 60 x 20 mm
