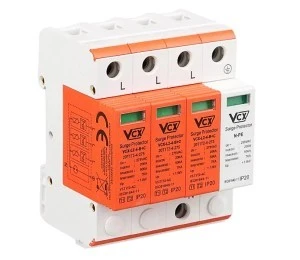

Ogranicznik przepięć z iskiernikiem klasy T1T2 (B+C) 3P + NPE 7kA
VCX -
VCX B+C 3P+NPE 7kA
✔️ Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu TN-S, TN-C, IT.
✔️ Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być w miejscach wprowadzeń instalacji elektrycznej do budynku.
✔️ Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.
✔️ Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.
✔️ Stosowanie modułowych ochronników przepięć VCX-BC + NPE klasy T1T2 nie wymaga używania dławików odsprzęgających.
✔️ Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.
✔️ Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Zestaw składa się z
- 1szt. ogranicznik przepięć VCX B+C 3P+NPE 7kA
Opis Techniczny
- Klasa ochrony: T1, T2
- Ilość biegunów: 3+1
- Wykonanie: warystorowe
- Przyłącza max: 35mm2
- Maksymalne napięcie pracy: Uc 275V AC
- Prąd próbny: In(8/20) 20 kA
- Prąd max: Imax(8/20) 50 kA
- Prąd impulsowy: Iimp(10/350) 7A
- Napięciowy poziom ochrony: Up <1,5kV
- Temperatura składowania: -30/+70°C
- Temperatura otoczenia pracy: -30/+50°C
- Klasa szczelności: IP 20
Wymiary:
- Szerokość: 72mm
- Głębokość: 62mm
- Głębokość bez frontalnej części ogranicznika: 50mm
- Wysokość tylnej części montażowej: 35mm
Schemat podłączeń
✅ Ochronnik posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia.
✅ W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 125A gG lub bezpiecznika 40A typ C.
