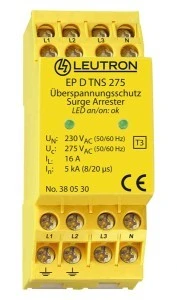

Ogranicznik przepięć Typ T3 5kA TNS EP‑D‑TNS‑275 380 530
Ogranicznik przepięć typu 3 przeznaczony do ochrony przeciwprzepięciowej zasilania AC w systemach TN‑S. Urządzenie czterobiegunowe, produkcji Leutron GmbH (Niemcy), dystrybuowane przez RST Sp. z o.o., służy do ograniczania impulsowych prądów udarowych pomiędzy przewodami fazowymi i przewodem neutralnym.
Cechy techniczne
- Typ: SPD Typ 3, czterobiegunowy, dedykowany do systemów TN‑S
- Znamionowe napięcie AC: 230 V
- Maksymalne napięcie trwałej pracy AC (Uc): 275 V
- Znamionowy prąd wyładowczy (8/20) L‑N: 5 kA
- Znamionowy prąd: 16 A
- Poziom ochrony (Up): 1 kV
- Sygnalizacja zadziałania: optyczna (wskaźnik na urządzeniu)
- Montaż: na szynie DIN
- Obudowa: poliwęglan
- Przekrój przewodu przyłączanego — elastyczny (wielodrutowy): do 1,5 mm2
- Przekrój przewodu — sztywny (jednodrutowy/wielodrutowy): do 2,5 mm2
Zastosowanie
- Ochrona punktów końcowych instalacji zasilającej AC w systemach TN‑S.
- Montaż w rozdzielnicach i puncie przyłączeniowym w celu ograniczenia impulsowych przepięć do chronionych odbiorników.
- Zastosowanie w instalacjach budynków mieszkalnych i obiektów komercyjnych wymagających ochrony przeciwprzepięciowej na poziomie lokalnym (SPD Typ 3).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik EP‑D‑TNS‑275 380 530 nadaje się do pracy w systemie TN‑C?
Nie — ten ogranicznik został zaprojektowany do stosowania w systemach TN‑S (czterobiegunowy). Stosowanie w systemie TN‑C nie odpowiada przeznaczeniu urządzenia.
- Co oznacza optyczna sygnalizacja zadziałania i jak ją odczytać?
Optyczny wskaźnik na obudowie sygnalizuje zadziałanie ogranicznika przez widoczną zmianę stanu wskaźnika. Zmiana stanu wskaźnika wymaga kontroli stanu ochrony i sprawdzenia urządzenia w rozdzielnicy.
