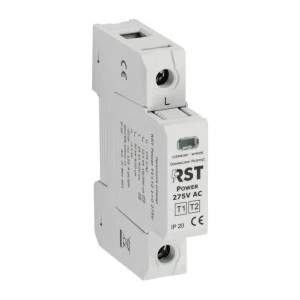

Ogranicznik przepięć RST Power T1+T2 1+0 275V 801 401
Ogranicznik przepięć RST Power T1+T2 1+0 275V 801 401 to urządzenie ochrony przeciwprzepięciowej przeznaczone do sieci jednofazowych typu TNC 230/400 V; zapewnia ochronę przed częściowymi prądami pioruna oraz przepięciami indukowanymi w instalacjach zasilania.
Cechy techniczne
- Klasa ochronności: Typ 1+2 (kombinowana ochrona przed przepięciami bezpośrednimi i indukowanymi).
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC: 275 V.
- Prąd udarowy (10/350): 12,5 kA; maksymalny prąd wyładowczy: 50 kA.
- Poziom ochrony (Up): 1,5 kV.
- Zdolność gaszenia prądu następczego: 1 kA.
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 1 moduł; wymiary: 18 × 90 × 67 mm.
- Obudowa z materiałów termoplastycznych klasy palności V0; stopień ochrony obudowy: IP20.
- Sygnalizacja stanu urządzenia: optyczna (zielony — sprawny, czerwony — uszkodzony) oraz styk sygnalizacji zdalnej.
- Maks. przekrój przewodu: jedno-/wielodrutowy 35 mm²; elastyczny 25 mm².
Zastosowanie produktu
- Ochrona tablic rozdzielczych i głównych wejść zasilania w instalacjach jednofazowych TNC 230/400 V.
- Stosowanie jako element kombinowanej ochrony Typ 1+2 przy zabezpieczaniu przed przepięciami atmosferycznymi oraz przepięciami indukowanymi w budynkach mieszkalnych, komercyjnych i obiektach przemysłowych.
- Montaż na szynie 35 mm wewnątrz rozdzielnic — wskazany do instalacji głównych oraz stanowiskowych, gdzie wymagane jest tłumienie impulsów piorunowych o przebiegu 10/350 µs.
- Zastosowanie tam, gdzie wymagana jest lokalna kontrola poprzez optyczny wskaźnik.
