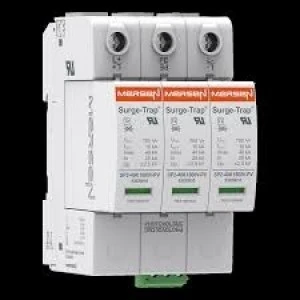

Ogranicznik przepięć PV C typ 2 3P 10kA 1,06kV DC STPT2‑40K1000V‑YPV 83020140

Ochronnik Surge-Trap® Pluggable STPT2 Series - YPV należy do fotowoltaicznej serii ograniczników przepięć Typu 2/Klasy II, zaprojektowanych do rozładowywania indukowanych przepięć napięciowych (8/20 μs), zgodnie z normami IEC/EN 61643-31. Posiada format wtykowy, przystosowany do montażu na szynie DIN.

---

Dane identyfikacyjne

• Numer artykułu: 83020140

• Numer katalogowy: STPT2-40K1000V-YPV

• Opis: Urządzenie ochronne przeciwprzepięciowe Typ 2, 40 kA Imax (8/20), Y PV, 1000 Vdc, fotowoltaiczne, 3-biegunowe, wtykowe, 3 moduły

• Kod EAN/UPC: 8435297850878

---

Parametry techniczne

• Zgodność z ROHS: Tak

• Typ SPD IEC: Klasa II

• Typ SPD UL: Zespół komponentów Typ 2

• Format: Wtykowy

• AC lub DC: DC

• Znamionowy prąd wyładowczy (In) (8/20): 20 kA

• Maksymalny prąd wyładowczy (Imax) (8/20): 40 kA

• Tryby ochrony: L+/PE, L-/PE, L+/L-

• Konfiguracja systemu: YPV

• Wytrzymałość na prąd zwarciowy (ISCPV): 10 kA

• System sygnalizacji: Tak

• Typ sygnalizacji: Zielony (OK) / Niezielony (wymień)

• Moment dokręcania: 3 N·m

• Materiał obudowy: PA66 CT1

• Napięcie ochronne Up przy In (L-PE): ≤4 kV

• Napięcie ochronne Up przy In (L-L): ≤4 kV

• Maksymalne napięcie ciągłe pracy MCOV DC+ DC-: 1000 V

• Maksymalne napięcie ciągłe pracy MCOV DC+ G: 1000 V

• Maksymalne napięcie ciągłe pracy MCOV DC- G: 1000 V

• Napięcie ochronne resztkowe VPR DC+ DC-: 3000 V

• Napięcie ochronne resztkowe VPR DC+ G: 3000 V

• Napięcie ochronne resztkowe VPR DC- G: 3000 V

• Wymienny moduł L1: 83020006

---

Wymiary produktu

• Szerokość: 54 mm

• Długość: 70 mm

• Wysokość: 90 mm

---

Opakowanie sprzedażowe

• Ilość w opakowaniu: 1 szt.

• Waga opakowania: 0,356 kg

• Wymiary opakowania:

  • Szerokość: 63 mm

  • Długość: 117 mm

  • Wysokość: 90 mm

---

Dodatkowe informacje

• Grupa produktów: Ograniczniki przepięć do systemów fotowoltaicznych i magazynowania energii

• Waga produktu: 0,316 kg
