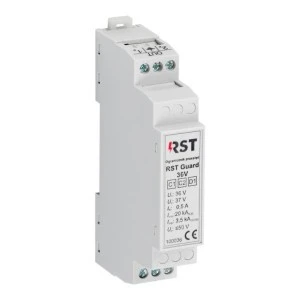

Ogranicznik przepięć do ochrony systemów sterowania i kontrolno-pomiarowych, RST Guard 36V 100 036
Ogranicznik przepięć RST Guard 36V 100 036 to urządzenie przeznaczone do ochrony urządzeń automatyki i pętli pomiarowych (np. sterowniki PLC, pętle 4–20 mA) przed przepięciami impulsowymi. Produkt jest zaprojektowany do montażu w rozdzielnicach przemysłowych na szynie DIN 35 mm.
Cechy techniczne
- Poziom ochrony (Up): 36 V
- Prąd udarowy (10/350): 3,5 kA
- Prąd znamionowy: 0,5 A
- Maksymalne napięcie trwałej pracy AC: 26 V
- Maksymalne napięcie trwałej pracy DC: 37 V
- Montaż: szyna montażowa DIN 35 mm
- Zakres temperatur pracy: -40 … +80 °C
- Stopień ochrony: IP20 (przeznaczony do zabudowy w rozdzielnicy)
- Zgodność z normą: PN-EN 61643-21
- Wykonanie: produkowane w Polsce; montaż przez wykwalifikowany personel, wymagane uziemienie i prawidłowe podłączenie przewodów
- Zalecenie serwisowe: kontrola stanu ogranicznika co najmniej raz w roku
Zastosowanie produktu
- Ochrona wejść/wyjść sterowników PLC i modułów I/O przed przepięciami impulsowymi
- Ochrona pętli pomiarowych 4–20 mA i sygnałów analogowych w systemach kontroli i akwizycji danych
- Zastosowanie w rozdzielniach i szafach sterowniczych, montaż bezpośrednio przy chronionych urządzeniach
- Stosowanie w systemach telemetrii, urządzeniach polowych i systemach nadzoru przemysłowego
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik RST Guard 36V 100 036 można montować na zewnątrz? Nie — ogranicznik ma stopień ochrony IP20 i jest przeznaczony do zabudowy w obudowach lub rozdzielnicach. Do instalacji zewnętrznych należy zastosować odpowiednią obudowę zapewniającą ochronę przed wilgocią i zanieczyszczeniami.
- Czy RST Guard 36V 100 036 jest kompatybilny z instalacją 24 V DC używaną w automatyce? Tak — maksymalne napięcie trwałej pracy DC wynosi 37 V, co pozwala na stosowanie w typowych układach 24 V DC, pod warunkiem prawidłowego montażu i uziemienia.
