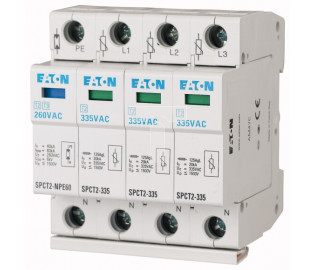

Ogranicznik przepięć Typ T2 4P 20kA 1,4kV SPCT2‑335‑3+NPE 167622

Ogranicznik przepięć to zabezpieczenie elektryczne mające na celu ochronę instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.

Od roku 2002 zgodnie z rozporządzeniem w sprawie warunków technicznych jakim powinny podlegać budynki i ich usytuowanie, ograniczniki przepięć są wymagane w nowo budowanych obiektach jako element ochrony przed wyładowaniami atmosferycznymi.

Do zabezpieczenia domu jednorodzinnego najczęściej stosowany jest ogranicznik przepięć klasy 1+2 (dawne B+C) jako urządzenie 2 w 1 chroniący przed bezpośrednim i pośrednim skutkiem wyładowania piorunowego.

Ogranicznik przepięć powinien chronić każdą instalację elektryczną oddaną do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna tak jak nowo budowane.

Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. Ponadto dokręcać przewody należy kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.

Ogranicznik przepięć nie chroni przed prądem zwarciowym, dlatego należy go chronić przed skutkami zwarć i przeciążeń. Eaton zaleca stosowanie wkładki bezpiecznikowej. W instrukcji każdego ogranicznika oraz na froncie aparatu znajduje się dokładne oznaczenia maksymalnej wielkości (prądu wkładki).

Ogranicznik przepięć montujemy na szynie TH w rozdzielnicy elektrycznej, zachowując odpowiednie przekroje przewodów i ich odpowiednią długość. Aparat ma oznakowane zaciski, które mówią z której strony zasilić aparat (od góry) a z której strony podłączyć przewód ochronny (od dołu) i następnie z uziemieniem instalacji.

Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym, wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.

W blokach oddanych do użytku po 2002 w rozdzielnicach głównych będą znajdować się ograniczniki przepięć. Natomiast są one w dużej odległości od chronionych lokali, dlatego zaleca się dodatkowo dobezpieczenie urządzeń w lokalach — ogranicznikiem typu 2 (dawne C) SPCT2 w tablicy mieszkaniowej i wrażliwe odbiorniki jak lodówka, smart TV czy router ogranicznikami typu 3 (dawne D) serii SPDT3. W starym budownictwie zalecane jest zamiast stosowania w tablicy mieszkaniowej ogranicznika klasy II montaż ogranicznika klasy I+II (dawne B+C).

W instalacjach fotowoltaicznych z panelami na dachu bez instalacji odgromowej wystarcza ogranicznik klasy II (dawne C), SPPVT2 od EATON. Gdy panele są wolnostojące albo budynek posiada instalację odgromową, wtedy należy zastosować ogranicznik typu 1+2, SPPVT12 od EATON.
