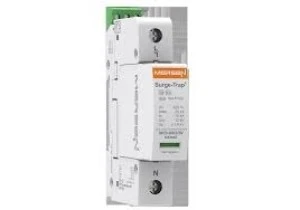

Ogranicznik przepięć C+D typ 2+3 1P 20kA STPT23-20K320V-1P 83230102
Surge?Trap® STPT23-20K320V-1P to jednofazowy ogranicznik przepięć klasy II+III (typ 2+3) przeznaczony do montażu w rozdzielnicach niskiego napięcia jako ostatni stopień ochrony chronionych urządzeń zgodnie z normą EN/IEC 61643.
Cechy techniczne
- Typ: Surge?Trap® Typ 2+3 (klasa II+III), jednofazowy (1P)
- Maksymalny prąd wyładowczy (8/20 µs) Imax: 20 kA
- Znamionowy prąd wyładowczy na fazę (In): 10 kA
- Znamionowe napięcie AC (Un): 230 V
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V
- Montaż: szyna montażowa DIN 35 mm
- Styk do zdalnej sygnalizacji: tak (kontakt sygnalizacyjny dla systemów monitoringu)
- Wskaźnik stanu: wizualny wskaźnik zużycia
- Wykonanie przeciwwybuchowe: nie; Układ kontrolno-odłączający: nie
- Falowość: impuls 8/20 µs zgodny ze specyfikacją ograniczników przepięć
- Rodzina modeli dostępna dla różnych konfiguracji sieci (m.in. 120/208 V, 230/400 V, 277/480 V, 400/690 V)
- Zgodność: wymagania normy EN/IEC 61643 dla ograniczników klasy II+III
Zastosowanie
- Ostatni stopień ochrony w tablicach rozdzielczych i rozdzielnicach obiektowych
- Ochrona urządzeń wrażliwych: sterowniki PLC, systemy automatyki, serwery i urządzenia teleinformatyczne
- Instalacje komercyjne i przemysłowe wymagające ograniczenia przepięć do 20 kA (8/20 µs)
- Integracja z systemami monitoringu zakładowego dzięki stykowi do zdalnej sygnalizacji
- Montaż blisko chronionych odbiorników w instalacjach niskiego napięcia (sieć 230/400 V — wersja produktu zgodna z Un = 230 V)
