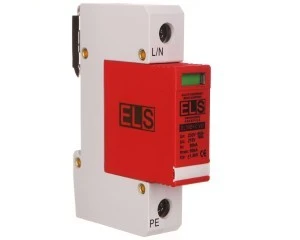

Ogranicznik przepięć B+C Typ 1+2 1P 275V 60kA 1,5kV EL30B+C Typ 1+2 VG 1P / EL30B+C VG 1P

Charakterystyka:

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ochronnik typu 1+2 (klasa B+C) znajduje zastosowanie w budownictwie mieszkaniowym.

Wykonany jest w technologii warystorowo-iskiernikowej. SPD typu kombinowanego, zawierający zarówno elementy ucinające napięcie, jak i elementy ograniczające napięcie. Ogranicznik chroni również instalację przed prądem następczym, który występuje po zaniku prądu piorunowego. Zaletą zastosowania ogranicznika kombinowanego jest brak prądu upływu.

Ochrona przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).

Znamionowy prąd wyładowczy 8/20µs (In)	30kA
Maksymalny prąd wyładowczy (Imax)	60kA
Udarowy prąd wyładowczy 10/350µs (Iimp)	4,5kA
Napięciowy poziom ochrony (Up)	≤1.5kV
Napięcie znamionowe AC (Un)	230/400V
Największe napięcie trwałej pracy AC (Uc)	275V
Czas zadziałania (TA)	≤25ns
Dopuszczalna wilgotność (Rh)	≤95%
Rezystancja izolacji (Risol)	>10³MΩ
Maksymalny dodatkowy bezpiecznik	160A gL
Częstotliwość (f)	50 ~ 60Hz
Prąd upływu	brak
Przekrój przyłączanych przewodów	4 ~ 35mm²
Materiał obudowy	UL94-V0
Wskaźnik stanu wkładki	optyczny
Montaż	szyna TH35
Zakres temperatur pracy (Tu)	-40°C ~ +80°C
Stopień ochrony	IP20
