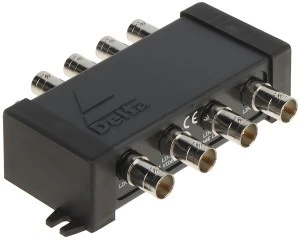

Ogranicznik przepięć 4‑kanałowy systemu CCTV AHD, HD‑CVI, HD‑TVI, CVBS, PAL max. 5kA OPV‑4

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia. Ogranicznik przepięć OPV-4 skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych. OPV-4 nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania. UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Ogranicznik nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową, na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia. SPECYFIKACJA Standard: AHD - 5 Mpx HD-CVI - 8 Mpx 4K UHD HD-TVI - 5 Mpx NTSC CVBS - PAL / NTSC Napięcie ochrony: > 2.4 V Maksymalny prąd wyładowczy: 5 kA (8/20µs) Poziom ochrony: 700 V (1000V/uS) Tłumienie przelotowe: 0.3 dB Rezystancja zabezpieczenia: > 20 GΩ Czas reakcji: 6.25 ns Pojemność: 57 pF Pasmo przenoszenia: 0 ... 160 MHz Uziemienie: pośrednie, przez iskrownik gazowy i śrubę uziemiającą Liczba kanałów: 4 Typ złącza wejścia: Gniazdo BNC Typ złącza wyjścia: Wtyk BNC Waga: 0.16 kg Wymiary: 117 x 30 x 80 mm Temperatura pracy: -20 °C ... 50 °C
