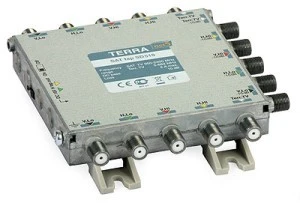

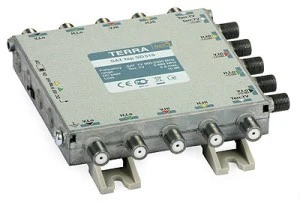

Odgałęźnik TV/Sat SD‑510 Terra klasa A

Odgałęźnik stosowany jest w instalacjach multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo odgałęźnik wydziela, także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycję “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycje “OFF” przepuszcza napięcie tylko do jednej gałęzi.

Odgałęźniki SD-510 R70516, SD-515 R70517 oraz SD-520 R70518 pozwalają na zapewnienie optymalnego poziomy sygnału w danym punkcie instalacji. Aby dobrze dobrać elementy zaleca się skorzystanie z darmowej aplikacji do projektowania instalacji multiswitchowych - SatNet.

Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości.
