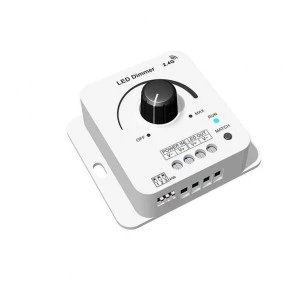

Odbiornik przeznaczony do sterowania oraz kontroli nad monochromatycznym (jednobarwnym) oświetleniem LED (np. taśma LED mono). Elementarną formą komunikacji odbiornika V1-KS jest bezprzewodowa droga radiowa, którą łączy się z urządzniem nadawczym takim jak pilot do led bądź panel naścienny led. Odbiornik LED został dodatkowo wyposażony o manualny obrotowy potencjometr, dzieki któremu ściemnianie/rozjaśnianie oświetlenia LED moze odbywać się bez dodatkowego nadajnika ( pilota lub panelu led). Urządzenie odbiorcze V1-KS umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Odbiornik V1-KS cechuje się szerokim zakresem napięcia wejściowego rzędu 12-48V, dużym prądem wyjściowym wynoszącym 8A.
Zastosowanie do instalacji:
- MONO (jednokolorowych)
Cechy odbiornika V1-KS
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM niemęcząca naszego wzroku (256 poziomów ściemniania w zakresie 0-100%)
- Alternatywny dostęp do odbiornika przy pomocy wbudowanego potencjometru
- Zmienna częstotliwość PWM dla sterownika LED - od 500Hz do 16kHz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
radiowo oraz dodatkowo manualnie (2,4GHz / obrotowy potencjometr) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-48V DC |
| Maksymalny prąd wyjściowy |
8A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
500Hz / 2kHz / 8kHz / 16kHz (możliwość wyboru) |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Krzywa ściemniania |
liniowa / logarytmiczna (możliwość wyboru) |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -20 do +55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
obrotowe pokrętło |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD, RED |
| Gwarancja producenta |
60 miesięcy |
