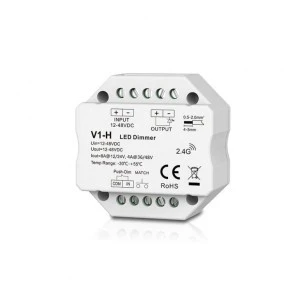

Odbiornik przeznaczony do sterowania oraz kontroli nad monochromatycznym (jednobarwnym) oświetleniem LED (np. taśma LED mono) do montażu w standardowej puszce fi60. Elementarną formą komunikacji odbiornika V1-H jest bezprzewodowa droga radiowa, którą łączy się z urządzniem nadawczym takim jak pilot do led bądź panel naścienny led. Dodatkowo urządzenie zostało wyposażone o dodatkowe niezależne wejście bezpotencjałowe umożliwiające sterowanie - ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Urządzenie odbiorcze V1-H umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Odbiornik V1-H wyróżnia się szerokim zakresem napięcia wejściowego rzędu 12-48V oraz płynną pracą ściemniania PWM (500Hz).
Zastosowanie do instalacji:
- MONO (jednokolorowych)
Cechy odbiornika V1-H
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
- Częstotliwość PWM dla sterownika LED - 500Hz
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
PWM |
| Sposób sterowania oświetleniem |
radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-48V DC |
| Maksymalny prąd wyjściowy |
8A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
500Hz |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Krzywa ściemniania |
logarytmiczna |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
podtynkowo (standardowa puszka fi60) |
| Dodatkowa funkcjonalność/cecha |
dodatkowe wejście bezpotencjałowe "push switch" |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe |
| Wymiary |
fi52 mm*26 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EMC, LVD, RED |
| Gwarancja producenta |
60 miesięcy |
