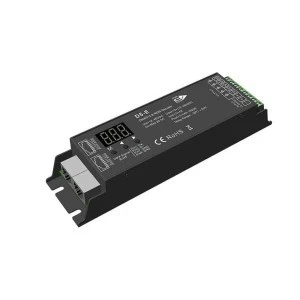

Dekoder DMX to urządzenie odbiorcze posiadające pięć kanałów, dla których możemy określić indywidualne cyfrowe adresy i uzyskać dostęp do sterowania np. wielokolorowym oświetleniem LED. Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, bowiem każde wyjście może otrzymać przypisaną cechę. Uzyskanie sterowania nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM, umożliwiający podłączenie np. taśmy LED RGB. Sterownik DMX pozwala na obciążenie maksymalnie pięć wyjść prądem o wartości 20A przy napięciu znamionowym 12-48VDC.
Zastosowanie do instalacji:
- DMX512 - wielokolorowych z wykorzystaniem sygnału DMX512
Cechy dekodera D5-E:
- Dedykowany dla oświetlenia LED wspierającego system DMX512
- Zalecany dla instalacji LED opartych o wielokolorowe oświetlenie LED
- Dopuszczalny maksymalny prąd o wartości 20A
- Połączenie możliwe tylko i wyłącznie poprzez port RJ45
- Protokół RDM zapewniający dwukierunkową komunikację
- Wyświetlacz LCD z możliwością konfiguracji dekodera za pomocą przycisków
- Możliwość wyboru częstotliwości PWM - 250Hz /500Hz /1000Hz /2000Hz /4000Hz /8000Hz /16000Hz
- Tryb wewnętrznej pracy bez konieczności połączenia z systemem DMX512
- Dodatkowe zabezpieczenia - termiczne /przeciążeniowe /odwrócona polaryzacja /zwarciowe
- Szereg certyfikatów zgodności
Parametry techniczne
| Typ urządzenia |
kontroler DMX |
| Typ instalacji |
RGB+CCT (wielokolorowa ze zmienną temperaturą barwową) |
| System sterowania oświetleniem |
DMX512 |
| Sposób sterowania oświetleniem |
przewodowo (DMX512) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-48V DC |
| Maksymalny prąd wyjściowy |
20A |
| Ilość wyjść sterownika |
5 wyjść |
| Typ komunikacji |
dwukierunkowa |
| Częstotliwość PWM |
250Hz /500Hz /1000Hz /2000Hz /4000Hz /8000Hz /16000Hz (możliwość wyboru) |
| Poziom ściemniania |
4096 poziomów (płynne) |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo lub szafa RACK |
| Dodatkowa funkcjonalność/cecha |
wyświetlacz LCD |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
| Wymiary |
175 x 46 x 32 mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD |
| Kod producenta |
D5-E |
| Kod EAN |
5904063169566 |
