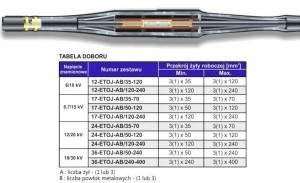

Mufa termokurczliwa przelotowa H(A)KnFtA 12/20kV (120‑240mm2)

Zastosowanie:
Mufy przelotowe typu ETOJ służą do łączenia opancerzonych lub nieopancerzonych, jedno- lub trójżyłowych kabli o ekranowanej izolacji z papieru przesycanego syciwem i powłoce metalowej. Żyły robocze kabli łączone są za pomocą złączek zaprasowywanych lub śrubowych.

Budowa:
Separacja syciwa kablowego jest realizowana poprzez obkurczenie na izolacji papierowej przezroczystych, termokurczliwych rurek olejoodpornych, na których z kolei obkurczane są termokurczliwe rury półprzewodzące. Następnie obkurczany jest element termokurczliwy o wysokiej względnej przenikalności dielektrycznej, integrujący w sobie funkcję sterowania pola elektrycznego z funkcją izolacyjną. Rozwiązanie takie znacznie upraszcza i przyspiesza montaż mufy. Rozgałęzienie żył kabla jest uszczelniane przy pomocy trójpalczastej głowiczki termokurczliwej. Do połączenia powłok metalowych wykorzystywany jest cylindryczny rękaw miedziany mocowany sprężynami krążkowymi o stałej sile docisku.

Przykładowe typy kabli: H(A)Kny, H(A)KnFtA, H(A)KnFtY, H(A)KnFpA, H(A)KnFpy.

Specyfikacje:
PN-HD 629.2 S2:2006 / A1:2008;
PN-E 06401:1990.
