Mufa światłowodowa pionowa TELCOLINE 72F z miejscem na adaptery, T‑T004

Opis produktu:

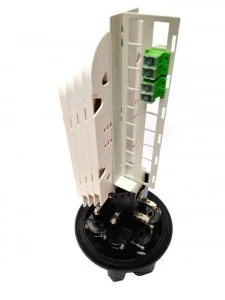

Mufa pionowa TELCOLINE T-T004 to urządzenie zaprojektowane do ochrony spawów włókien światłowodowych przed oddziaływaniem warunków atmosferycznych oraz przed zagrożeniami mechanicznymi. Konstrukcja umożliwia montaż urządzenia w instalacjach napowietrznych, doziemnych i kanalizacyjnych. Mufa wyposażona została w 4 tacki (kasety) światłowodowe z możliwością umieszczenia do 24 spawów na każdej. Wykonana została z polipropylenu (PP), który gwarantuje odporność na promieniowanie UV, niskie i wysokie temperatury oraz substancje występujące w kanalizacji teletechnicznej. Urządzenie po zamknięciu jest hermetyczne, stopień ochrony to IP67 (6 - Ochrona pyłoszczelna, 8 - ochrona przed skutkami ciągłego zanurzenia w wodzie). Mufa wyposażona jest w 5 okrągłych dokręcanych portów (4x26 mm/1x48 mm) oraz w patchpanel umożliwiający montaż 36 adapterów SC simplex lub LC duplex. W zestawie znajduje się zestaw mikserów pozwalający na wprowadzanie do mufy kilku kabli przez jeden wlot.

Dane:

• Wysokość: 440 mm
• Średnica kaptura: 140 mm
• Materiał obudowy: Polipropylen (PP)
• Ilość tacek/kaset światłowodowych: 4
• Pojemność tacki: 24 spawy
• Maksymalna ilość spawów: 96
• Ilość portów: 5 okragłych (dokręcanych)
• Średnica wewnętrzna portów: 4x26 mm/1x48 mm
• Temperatura pracy: -40°C~+65°C
• Klasa szczelności: IP67
• Waga: 3 kg
• Kolor: czarny

Elementy zestawu:

• Kasety (tacki) światłowodowe: 4
• Osłonki spawów: 72
• Patchpanel
• Metalowe obejmy ze stali nierdzewnej: 4
• Miksery na kable:
- 2 miksery na wlot 48 mm. Pierwszy - 16x⌀7 mm/drugi 2x⌀18 mm
- 4 miksery na wlot 26 mm. 1x⌀7 mm/8x(3x2 mm) - na kable płaskie (ew. kabel okrągły 2 mm)
- 4 miksery na wlot 26 mm. 4x⌀7 mm
- 4 miksery na wlot 26 mm. 1x⌀15 mm
- 4 miksery na wlot 26 mm. 1x⌀7 mm/8x⌀3 mm
- 4 miksery na wlot 26 mm. 6x(5x2 mm) - kable płaskie (ew. kabel okrągły 2 mm lub 2 kable 2x2 mm)

Zastosowanie:

• Sieci napowietrzne
• Sieci kanalizacyjne
• Instalacje doziemne
